法律研究8085微处理器中零结果调用(CZ)
在8085指令集中，CZ是一个助记符，代表“如果为零则调用”。仅当Z标志值为1时，此指令才用于跳转到指令中提供的16位地址的子程序。如果Z标志值为0，则程序流程按顺序继续执行主程序。这是一个3字节指令。
| 助记符，操作数 | 操作码(十六进制) | 字节数 |
|---|---|---|
| CZ标签 | CC | 3 |
让我们考虑以下示例代码以更好地解释：
| 地址 | 十六进制代码 | 助记符 | 注释 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 5000H | SP ← 5000H. 初始化堆栈指针 |
| 2001 | 00 | 地址的低位字节 | |
| 2002 | 50 | 地址的高位字节 | |
| 2003 | 3E | MVI A, 40H | A ← 40H，用初始值40H初始化累加器 |
| 2004 | 40 | 操作数为40H | |
| 2005 | 06 | MVI B, 40H | B ← 40H，用初始值50H初始化寄存器B |
| 2006 | 40 | 操作数为40H | |
| 2007 | 90 | SUB B | A ← A – B = 40H – 40H = 00H，由于计算结果为零，所以 Z = 1 |
| 2008 | CC | CZ 2010H | 由于 Z = 1，调用地址为 2010H 的子程序。因此，程序的控制将转移到 2010H 位置。下一个指令的返回地址 200BH 将被压入堆栈顶部。结果，4FFFH (SP – 1) 将包含 20H，4FFEH (SP – 2) 将分别包含 0BH。 |
| 2009 | 10 | 地址的低位字节 | |
| 200A | 20 | 地址的高位字节 | |
| 200B | 21 | LXI H, 4050H | HL ← 4050H，初始化 HL 寄存器对。执行 RET 指令后，控制将返回到此指令。 |
| 200C | 50 | 地址的低位字节 | |
| 200D | 40 | 地址的高位字节 | |
| 200E | 77 | MOV M, A | M ← A，累加器的內容将被传输到 HL 寄存器对指向的内存位置 4050H。因此，在 4050H 内存位置将存储累加器的內容 40H。 |
| 200F | 76 | HLT | 程序结束。 |
| 2010 | 80 | ADD B | A ← A + B = 00H + 40H = 40H |
| 2011 | C9 | RET | 将控制返回到地址 200BH。返回地址 200BH 将从堆栈顶部弹出。因此，从地址 4FFEH 弹出 0BH，从地址 4FFFH 弹出 20H，SP 将相应地恢复其初始地址 5000H。 |

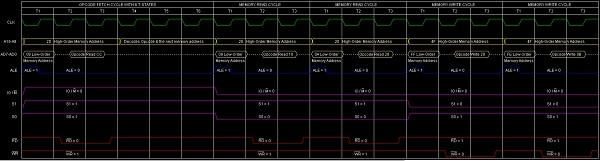

针对此指令 **CZ 2010H** 执行的时序图如下：
**总结** − 因此，此指令 **CZ** 需要 3 个字节、5 个机器周期（操作码获取、内存读取、内存读取、内存写入、内存写入）和 18 个 T 状态才能执行，如时序图所示。
