二极管操作和应用

二极管是一种双端、三层、双向器件，可以根据电源电压的正负极性从断开状态切换到接通状态。

二极管的结构细节

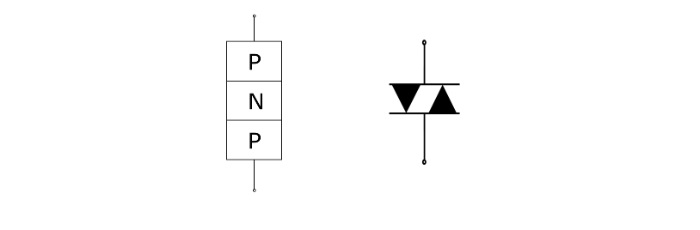

二极管的基本结构类似于BJT晶体管。唯一的区别是二极管没有基极。

二极管的端子取自两个由n区隔开的硅p区。所有层中的浓度都相同，以使器件具有对称特性。

二极管的V-I特性曲线

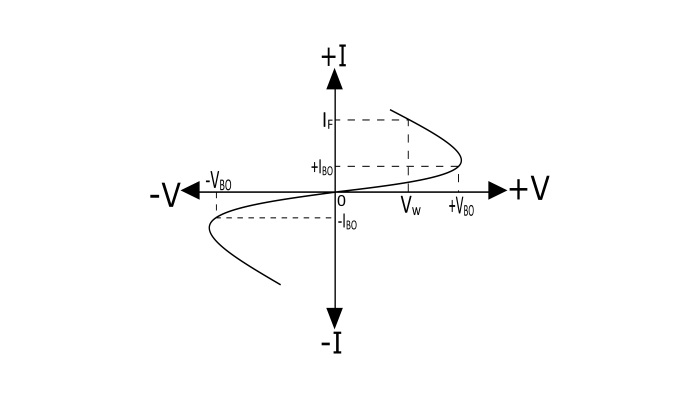

从二极管的I-V特性曲线来看，对于小于I_BO的施加电压，少量漏电流 (I_BO) 流过器件。在这种情况下，二极管阻断电流流动，并充当开路。电压VBO是击穿电压，其值范围为30V到50V。

二极管的工作原理

• 使二极管导通所需的跨二极管端子的电压量称为击穿电压 (I_BO)。一旦二极管导通，唯一使其关断的方法是通过将其与电源隔离来将电流降至零。

• 当在二极管端子上施加小的正电压或负电压时，少量漏电流IBO将流过二极管。这是因为一个PN结反向偏置。当施加电压逐渐增加时，漏电流将继续流动，直到电压达到等于击穿电压(I_BO)的值。在击穿电压点，反向偏置结上发生雪崩击穿，并且二极管中的电流随着施加电压值的减小而增加。二极管上的电压下降到回击电压 (V_W)。

• 当施加电压等于或大于击穿电压时，二极管开始导通，其上的电压降变为几伏。

二极管的应用

• 二极管主要用于三极管的触发电路
• 灯调光电路
• 热量控制电路
• 万用电机的速度控制
