AB开关和隔离器之间的区别

在电力系统中，使用各种类型的开关设备，例如断路器、AB开关和隔离器，用于开关和保护目的。这些开关设备在电力系统中起着重要作用。

电力系统中常用的两种开关设备是**AB开关（空气断路器）和隔离器**。虽然AB开关和隔离器的主要目的是相似的，但它们在结构、操作以及许多其他方面完全不同。

对于电气工程师来说，了解AB开关和隔离器的区别对于设计和实现高效可靠的电力系统至关重要。在本文中，我们将解释**AB开关和隔离器之间所有重要的区别**，并对其进行基本介绍。

什么是AB开关？

**AB（空气断路器）**是一种电开关，用于配电馈线、开关站、变电站等，用于中断网络一部分中的电流。它被称为AB开关，因为它使用空气作为灭弧介质。换句话说，AB开关的操作发生在露天。它在中高压电力系统中用于安全和维护目的。

AB开关以其能够处理高电压和电流而闻名。由于其坚固的设计和结构，这些开关能够在恶劣的环境条件下高效工作。通常，AB开关安装在户外的电力系统中。

AB开关借助管道和手柄操作，手柄安装在地面上适合操作的位置。借助方形管道，手柄可以向上或向下移动。AB开关有两种状态，即打开和关闭，解释如下：

AB开关广泛应用于电力系统中的以下安装中：

由于以下主要优点，AB开关用于这些电气安装中：

所以，这就是关于AB（空气断路器）开关及其工作原理和优点的所有内容。现在让我们讨论另一个称为隔离器的开关设备。

**隔离器**是一种卸载断路开关，用于电力系统，以确保维护和维修工作的安全。它被称为卸载设备，因为它必须仅在电路中没有电流流过时才能操作，否则它将损坏。隔离器用于低压到高压电路，以确保操作人员和设备的安全。与AB开关类似，隔离器在其触点之间提供可见的分隔，表明电路已隔离。

在电力系统中，以下是一些通常安装隔离器的位置：

隔离器也是一种经济有效的设备，可以确保电力系统维护过程中的安全。

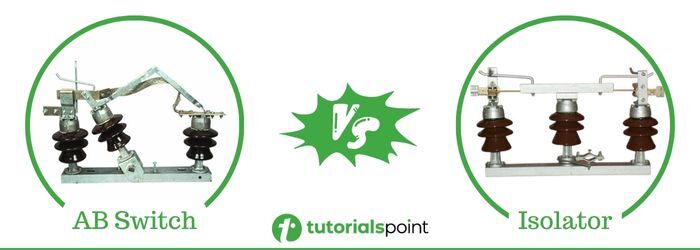

下表列出了隔离器和AB开关之间所有主要区别：

参数	AB开关	隔离器
基本原理	AB（空气断路器）开关是一种电开关，用于在电路中提供隔离。	隔离器是一种机械开关，用于在无负载条件下断开电路。
主要用途	AB开关可用于隔离和开关目的。	隔离器主要设计用于在无负载条件下进行隔离。
类型	AB开关可以是两种类型，即单极AB开关和联动AB开关。	隔离器可以有几种类型，例如单断点隔离器、双断点隔离器和全景式隔离器。
操作	如果提供电弧熄灭装置，则AB开关可以在无负载条件下以及正常负载条件下操作。	隔离器设计仅在无负载条件下操作。
也称为	AB开关也可以称为断路器。	隔离器也称为断路器。
应用	AB开关通常用于配电系统、变电站、开关站、工业和商业安装等。	隔离器用于变电站、输电线路、配电馈线、发电站、工业变电站等。

空气断路开关和隔离器的主要目的相同，即提供电路隔离并确保安全维护和维修工作。基本上，空气断路开关是隔离器的改进版本。这两种设备广泛应用于变电站和配电网络。
