AIS和GIS变电站的区别

---

AIS和GIS是电力变电站领域应用最广泛的两种开关设备技术。AIS代表空气绝缘开关设备，GIS代表气体绝缘开关设备。

相间绝缘由大气空气提供的变电站称为空气绝缘变电站或AIS变电站。另一方面，相内和相间绝缘由SF₆气体提供的变电站称为气体绝缘变电站或GIS变电站。

AIS变电站和GIS变电站的主要区别在于，AIS变电站使用大气空气作为带电部件之间的绝缘介质，而GIS变电站使用SF₆气体作为带电部件之间的绝缘介质。

在本文中，我们将解释AIS和GIS变电站的基本知识以及它们的主要区别。

什么是AIS变电站？

如上所述，AIS代表空气绝缘开关设备。使用空气绝缘开关设备的变电站称为AIS变电站。有时也直接称为空气绝缘变电站。

但是，需要注意的是，AIS不是变电站，而是在变电站中使用的一种开关设备技术。因此，如果变电站基于AIS技术，我们可以将其称为AIS变电站。

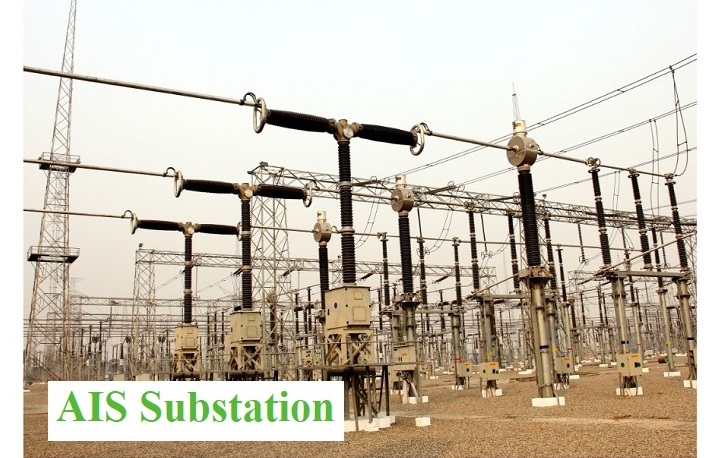

典型的空气绝缘变电站如下图所示。

可以看出，AIS变电站中使用的电气设备安装在大气空气中。大气空气为带电部件/设备提供绝缘和冷却。

由于我们知道大气空气具有较低的绝缘性能或介电强度。因此，AIS变电站中带电部件之间需要较大的间距或间隙，以避免任何电气问题。

AIS变电站的优点

以下是AIS变电站的一些主要优点：

• AIS变电站的建设和安装成本较低。
• AIS变电站设备成本较低。
• AIS变电站的安装时间较短。
• AIS变电站采用开放式设计，便于检查和维护。
• 由于开放灵活的设计和布局，AIS变电站可以根据需要进行扩展。
• 它不需要任何特殊的冷却装置，因为设备周围循环的空气也可以提供冷却。

AIS变电站的缺点

AIS变电站的主要缺点如下：

• AIS变电站需要在带电部件之间留出较大的空间或间隙。因此，安装这些变电站需要较大的土地面积。
• AIS变电站的可靠性不高。
• AIS变电站采用开放式设计。因此，其运行受雨水、潮湿、污染、腐蚀等多种环境因素的影响。
• 由于需要更多的维护，AIS变电站的运行成本相对较高。

通过以上讨论，我们可以得出结论，AIS变电站是一种低成本、易于设计的变电站类型，适用于土地面积容易获得且输配电需要超高电压等级的地区。

什么是GIS变电站？

如前所述，GIS代表气体绝缘开关设备。使用气体绝缘开关设备技术的变电站称为GIS变电站或简称为气体绝缘变电站。

在GIS变电站中，所有带电部件（如断路器、隔离开关、母线、电流互感器、电压互感器等）都封闭在一个充满SF₆气体的腔室中并密封。SF₆用于在部件之间提供所需的绝缘。

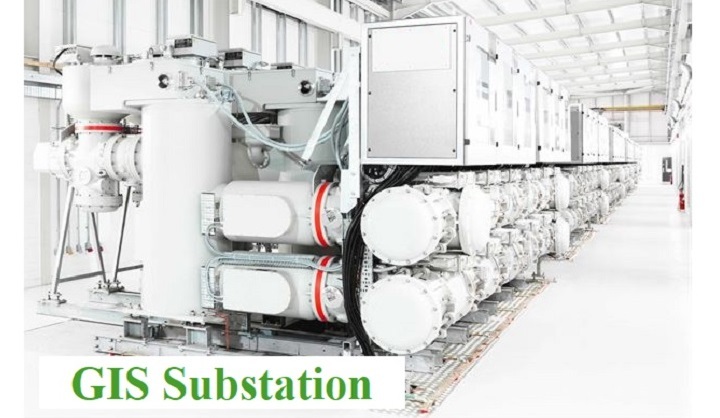

以下是典型GIS变电站的图片：

由于SF₆气体具有优异的绝缘性能，因此GIS变电站具有紧凑的设计，安装所需的土地面积较小。

由于密封设计，GIS变电站降低了意外接触带电部件的风险，因此更安全。

GIS变电站的优点

以下是GIS变电站的一些主要优点：

• GIS变电站具有优异的绝缘介质，即SF₆气体。它提供了更好的介电强度。
• GIS变电站采用密封式设计布局，降低了电气事故的发生概率，提高了安全性。
• GIS变电站使用SF₆气体，该气体具有优异的绝缘性能。这有助于减少带电部件之间的间隙，使这些变电站更加紧凑。
• GIS变电站采用模块化设计。因此，可以根据需要轻松升级。
• GIS变电站需要很少的维护。
• GIS变电站具有很高的可靠性。

GIS变电站的缺点

以下是GIS变电站的一些主要缺点：

• GIS变电站的初始投资和安装成本较高。
• GIS变电站需要高技能的操作和维护人员。这进一步增加了其运营成本。
• 如果GIS变电站发生任何内部故障，可能会非常昂贵且严重。

因此，这就是关于GIS变电站的所有内容。由于其更高的效率、紧凑的设计和可靠性，这些变电站正变得越来越受欢迎。

在本文的这一部分，我们已经讨论了AIS和GIS变电站的基本知识。现在让我们通过比较研究来了解AIS和GIS变电站之间的区别。

AIS和GIS变电站的区别

下表突出显示了AIS和GIS变电站之间所有重要的区别：

结论

从以上讨论可以得出结论，两种类型的变电站都有其自身的优缺点。AIS变电站是指使用大气空气作为主要绝缘介质并采用开放式设计的变电站。相比之下，GIS变电站使用SF₆气体作为主要绝缘介质，并采用封闭式设计。

与AIS和GIS变电站相关的常见问题

以下是与AIS和GIS变电站相关的一些常见问题的解答：

1. AIS相对于GIS有哪些优势？

以下是AIS变电站相对于GIS变电站的一些主要优势：

• AIS变电站的安装初始成本低于GIS变电站。
• AIS变电站采用开放式设计，使得检查和维护工作比GIS变电站更容易。
• 由于开放式设计和布局，AIS变电站易于扩展。
• AIS变电站的运营成本较低，因为它们需要的操作人员技能比GIS变电站低。

2. 为什么GIS优于AIS？

以下原因使GIS变电站优于AIS变电站：

• GIS变电站采用紧凑型设计。因此，它们需要的土地面积较小。
• GIS变电站采用密封和封闭式设计，降低了意外接触带电部件的风险。
• GIS变电站需要非常少的维护。
• 与AIS变电站相比，GIS变电站提供了稳定可靠的运行。

3. 空气绝缘开关设备和气体绝缘开关设备有什么区别？

空气绝缘变电站使用大气空气作为主要绝缘介质，而气体绝缘变电站使用SF₆气体作为主要绝缘介质。

4. GIS和AIS的成本比较如何？

GIS和AIS变电站的成本比较如下表所示：

5. AIS的主要缺点是什么？

AIS变电站的主要缺点是安装需要大量的土地。
