GSM 架构

全球移动通信系统 (GSM) 架构包含以下组件：

• 移动台：移动台即移动电话，包括移动手持设备和 SIM 卡。移动手持设备包括收发器、显示器及其处理器。SIM 代表用户识别模块。它是一个可移除的芯片，包含用户的账户信息，并将手持设备连接到移动网络系统。

• 空中接口：空中接口是移动台和基站收发台之间的接口。它也称为 UM 接口，因为它类似于 ISDN 的 U 接口。GSM 运行在一系列频率上，包括 900、1800 和 1900 MHz。它使用频分双工 (FDD)，将信道分成多个子频带。每个子频带通过时分多路复用 (TDM) 由多个移动设备共享。

• 基站子系统：它是移动台和移动交换中心之间的连接。它包括两部分：

  • 基站收发台 (BTS)：它使用无线电收发器处理与移动台通信的协议。

  • 基站控制器 (BSC)：它控制小区的无线电资源，与移动交换中心接口，并处理切换。

• 移动交换中心 (MSC)：它为移动网络提供基本的网络连接，并提供对其他网络（如 PSTN、ISDN 和互联网）的访问。它维护用于定位移动设备的数据库。这些数据库包括：

  • 访问位置寄存器 (VLR)：它是小区管理的附近移动设备的数据库。

  • 归属位置寄存器 (HLR)：它是每个移动设备最后已知位置的数据库。

  • 国际移动设备识别码 (IMEI)：它是所有移动设备的记录，其中每个移动设备都由其自己的 IMEI 号码标识。

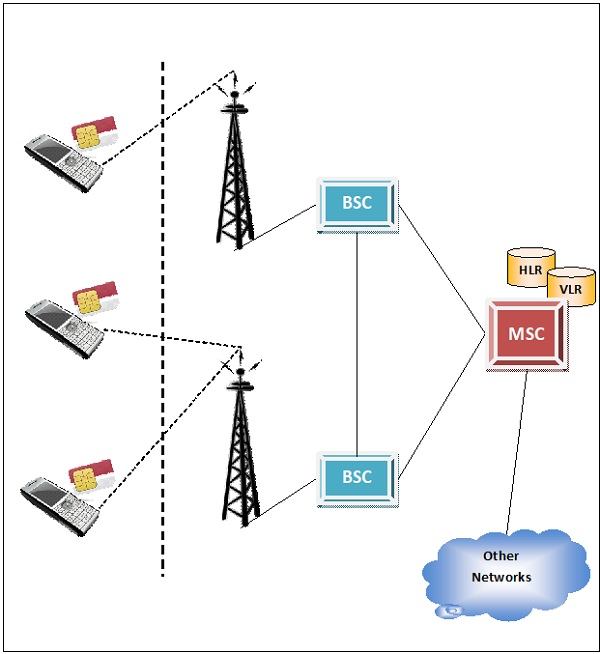

GSM 架构示意图
