微带天线如何工作？

微带天线是低平面天线。安装在地面水平上的金属贴片，中间有介电材料构成微带或贴片天线。这些天线尺寸非常小，辐射低。贴片天线在频率高于 100MHz 的低轮廓应用中很流行。

制作与工作原理

微带由非常薄的金属条组成，放置在接地平面上，中间有介电材料。辐射元件和馈电线通过在介电材料上进行光刻过程放置。通常，贴片或微带选择方形、圆形或矩形形状，以方便分析和制作。

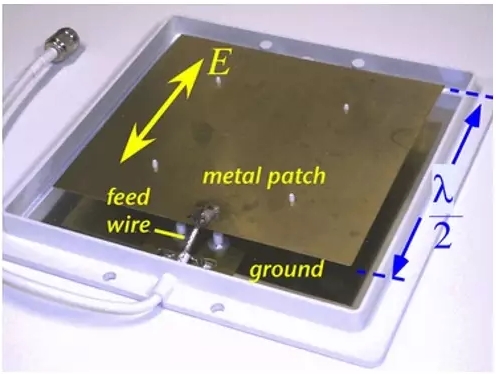

上方所示图像是一个微带贴片天线图像。

金属贴片的长度应为 λ/2。当天线被激励时，在介电材料中产生的波会发生反射，并且能量从金属贴片的边缘（非常低）辐射出来。

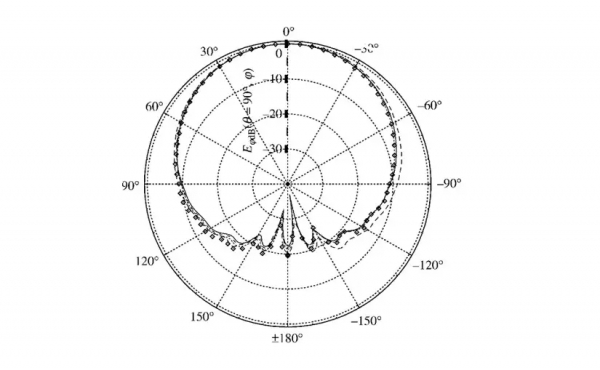

辐射模式

微带贴片天线的辐射方向图宽。它具有较低的辐射功率和窄频带宽。它的方向性较差。要获得更大的方向性，可以使用这些贴片天线形成阵列。

微带天线的优点是重量轻、成本低且易于安装，而缺点是辐射低效且频带宽窄。这些微带天线用于航天器、飞机和某些低矮型应用。
