法学研究8085 微处理器中的 LXI SP, d16 指令类型
在 8085 指令集中，LXI SP, d16 指令是 LXI rp, d16 的特例。使用此指令，我们可以在堆栈指针 (SP) 上加载 16 位立即数据/地址。它在内存中占用 3 个字节。
| 助记符、操作数 | 操作码 (以 16 进制表示) | 字节数 |
|---|---|---|
| LXI SP | 31 | 3 |
让我们考虑一个示例指令 LXI SP, 4050H 作为此类别的示例。执行此指令的结果已显示在以下追踪表中 −
| 执行前 | 执行后 | |
|---|---|---|
(SP) |
任意值 | 4050H |
| 地址 | 十六进制代码 | 助记符 | 注释 |
|---|---|---|---|
| 2000 | 31 | LXI SP, 4050H | 用 16 位数据 4050H 初始化 SP 寄存器 |
| 2001 | 50 | 数据的低位字节 | |
| 2002 | 40 | 数据的最高位字节 |

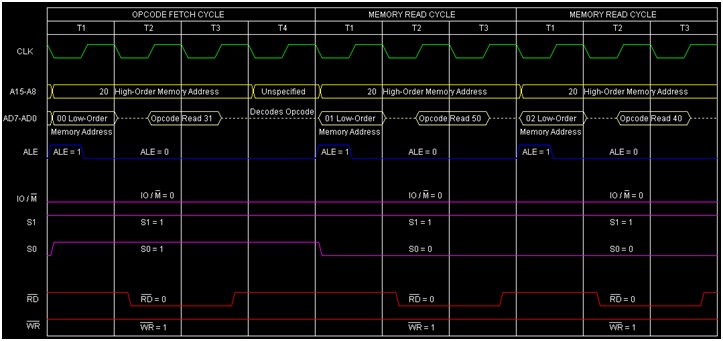

针对此指令 LXI SP 4050H 执行的时序图如下 −
总结 − 因此，此指令 LXI SP 4050H 需要 1 个字节、3 个机器周期（操作码获取、内存读取、内存读取）和 10 个 T 状态才能执行，如时序图所示。
