802.16 MAC子层帧结构

IEEE 802.16标准系列规定了无线宽带技术的规范。它已商业化为全球微波接入互操作性(WiMAX)，负责提供最后一英里的无线宽带接入。

IEEE 802.16 MAC子层是最重要的子层，负责信道管理。它被设计用于点到多点(PMP)宽带服务的连接导向信道管理。

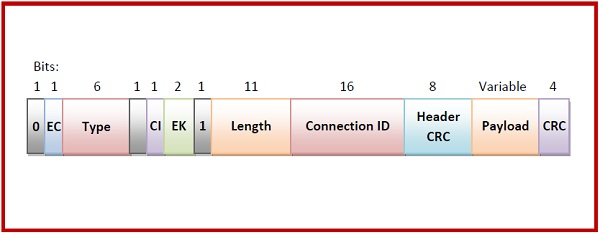

通用MAC帧的帧格式如下所示：

字段说明：

• EC - 一个单比特字段，指示有效载荷是否已加密。

• Type - 一个6比特字段，标识帧类型。

• CI - 一个单比特字段，表示最终校验和是否存在。

• EK - 一个2比特字段，提及加密密钥或其不存在。

• Length - 一个11比特字段，包含帧的总长度（包括报头）。

• Connection ID - 一个16比特标识符，提及帧所属的连接。

• Header CRC - 使用多项式-𝑥⁸ + 𝑥² + 𝑥 + 1计算的报头8比特校验和。

• Data - 一个变长字段，包含来自上层的有效载荷。

• CRC - 一个4比特有效载荷校验和。

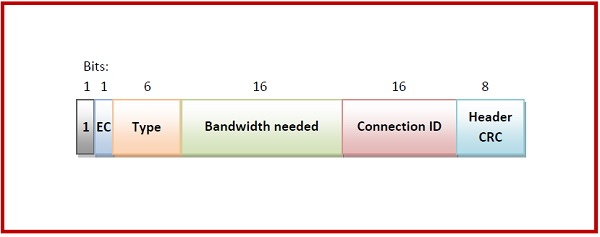

可能有多种类型的MAC帧。一种常见的变体是带宽请求帧。下图显示了帧格式：

此帧的识别特征：

• 它以1比特开头，而不是通用帧的0比特。

• 第二个和第三个字节构成一个字段，该字段提及进一步传输所需的带宽。
