令牌总线（IEEE 802.4）网络

令牌总线（IEEE 802.4）是一种在局域网中通过虚拟环实现令牌环的标准。物理介质采用总线或树形拓扑结构，并使用同轴电缆。通过节点/站点创建虚拟环，令牌沿着此虚拟环按顺序从一个节点传递到下一个节点。每个节点都知道其前一个站点的地址和其后一个站点的地址。站点只有在拥有令牌时才能传输数据。令牌总线的运行原理类似于令牌环。

令牌总线中的令牌传递机制

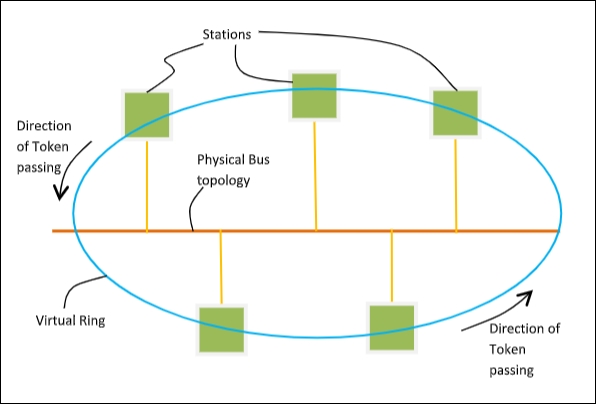

令牌是一条在计算机网络的各个站点之间循环的小消息，它为站点提供传输权限。如果一个站点在收到令牌时有数据要传输，它会发送数据，然后将令牌传递到下一个站点；否则，它只需将令牌传递到下一个站点。下图显示了这个过程：

令牌总线的帧格式

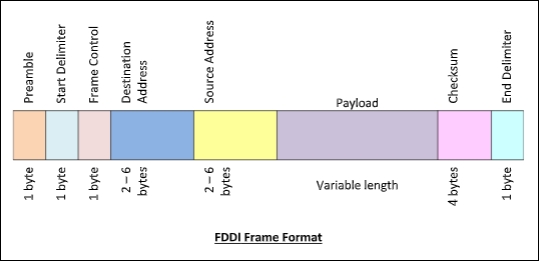

帧格式由下图给出：

令牌总线帧的字段如下：

• 前导码：1 字节，用于同步。

• 起始定界符：1 字节，标记帧的开始。

• 帧控制：1 字节，指定这是数据帧还是控制帧。

• 目标地址：2-6 字节，指定目标站点的地址。

• 源地址：2-6 字节，指定源站点的地址。

• 有效载荷：一个可变长度字段，承载来自网络层的数 据。

• 校验和：4 字节帧校验序列，用于错误检测。

• 结束定界符：1 字节，标记帧的结束。
