8085程序执行和结果检查

在本节中，我们将学习如何使用8085在8085套件上编写程序。我们还将学习如何调试程序并在成功执行后检查结果。

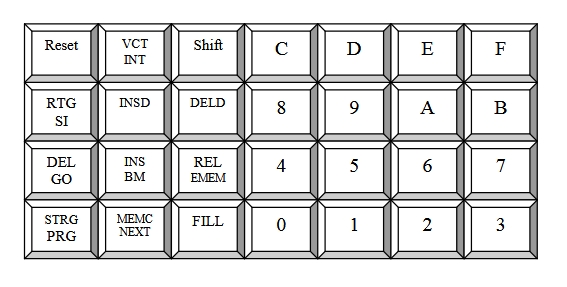

让我们来看一个典型的8085套件键盘结构。（不同制造商的不同套件，其键盘模式可能会有所不同）

下表将显示不同控制键的功能。有16个字母数字键（0-9，A-F）用于提供数据和地址：

现在我们将看到一个示例程序，其中十六个字节的数据存储在从8050H到805FH的内存位置。将整个数据块传输到从8070H开始的新内存位置。

T状态	地址	十六进制代码	标签	助记符	注释
10	8000	21, 50, 80	START	LXI H, 8050H	将HL设置为源内存指针
10	8003	11, 70, 80		LXI D, 8070H	将DE设置为目标地址
7	8006	06, 10		MVI B,10H	将B设置为计数16个字节
4	8008	7E	NEXT	MOV A,M	从源内存获取数据字节
7	8009	12		STAX D	将数据字节存储到目标位置
6	800A	23		INX H	将HL指向下一个源位置
6	800B	13		INX D	将DE指向下一个目标位置
4	800C	05		DCR B	递减计数器
10	800D	C2, 08, 80		JNZ NEXT	如果计数器不为0，则转到传输下一个字节
5	8010	76		HLT	停止
	总共17个字节

总T状态 = 外循环T状态 + 内循环T状态

= (10 + 10 + 7 + 5) + ((4 + 7 + 6 + 6 + 4 + 10) x 16 - 3)

= 32 + (37 x 16 – 3)

= 32 + 589

= 621

8085套件的调试选项。

命令	功能/格式
检查/修改内存	显示/修改内存位置的内容 EXAM MEM <地址> NEXT [[<数据>] NEXT/PREV] EXEC
检查/修改寄存器	显示/修改8085寄存器内容。EXAM REG <寄存器键> [[<数据>] NEXT]* EXEC
单步执行	执行单个用户程序指令 SINGLE STEP <起始地址> NEXT [[<起始地址>]NEXT]* EXEC
GO	将控制权从监视器转移到用户程序 GO <地址> EXEC
块移动/块复制	将数据块从一个部分移动/复制到另一个部分 BLK MOVE <起始地址> NEXT <结束地址> NEXT <目标地址> EXEC
插入	在用户程序中插入一个或多个指令 INSERT [<下限>] NEXT [<上限>] NEXT <插入起始地址> NEXT <字节数> NEXT [[<数据>] NEXT]* EXEC
删除	删除用户程序中的一个或多个指令 DELETE [<下限>] NEXT [<上限>] NEXT <删除起始地址> NEXT <删除结束地址> EXEC

内存地址的初始状态

按键：

<块移动>，8000H<下一个>，8009H <下一个>，8100H <执行>

内存地址的最终状态

内存地址的初始状态

按键：

<插入>8000H <下一个>，8009H <下一个>，8005H <下一个>，5 <下一个>，AAH<插入>，BBH <下一个>，CCH <下一个>，DDH <下一个>，EEH <下一个>

<删除>，8000H <下一个>，800EH <下一个>，8005H <下一个>，8009H<执行>

内存地址的最终状态

这里我们使用的是带有8000H到FFFFH地址映射的32K内存空间62256 at U3。为了结束程序，我们可以使用RST 5(EFH)返回到监视器程序，而不是使用HLT (76H)指令。因为它可以帮助我们调试程序是否导致停止和挂起。
