8051微控制器的内部数据存储结构

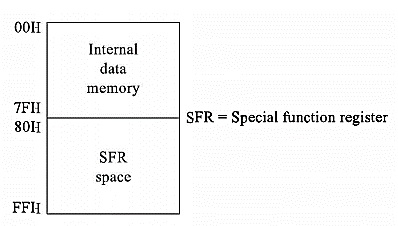

我们将了解8051微控制器的内部数据存储结构。8051的内部数据存储器分为两部分：一组八个寄存器和一个暂存器存储区。这八个寄存器是R0到R7。地址范围00H到07H用于访问这些寄存器，其余部分是暂存器存储区。

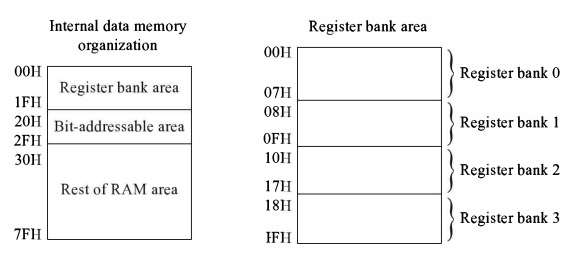

8051提供四个寄存器组，但任何时候只能使用一个寄存器组。两个PSW（程序状态字）位用于选择寄存器组。

因此，可以使用以下寻址方式来选择寄存器组。

四个寄存器组的概念非常有用。对于中断服务，此功能非常出色。中断程序可以使用一个寄存器组，而中断服务子程序（ISS）可以使用另一个寄存器组以提高性能。由于有四个寄存器组，因此可以用于嵌套中断。

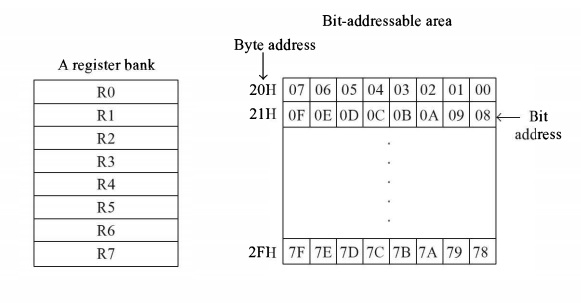

当所有寄存器组都被使用时，暂存器区域将为20H到7FH。但是，从20H到2FH（16字节或128位）可以用作位寻址RAM。通过使用一些带有8位内存地址的简单指令，我们可以检查位寻址。例如，指令**CLR 6FH**清除了6FH位置。众所周知，8位地址可以定位256个不同的位置，但这里只有128位是可寻址的。另一个位寻址位置段是80H到FFH。RAM的其余位置（30H到7EH）可用于存储变量数据和堆栈。

堆栈区域−

8051中的堆栈区域始终可以在内部数据存储器中实现。这里的堆栈指针（SP）只是一个8位寄存器，因为内部RAM区域仅在00H到7FH范围内，当所有寄存器组都被使用时，堆栈位置将在30H到7FH范围内。在这种情况下，SP将初始化为2FH。

每次PUSH操作之前，堆栈指针SP都会增加，每次POP指令之后都会减少。

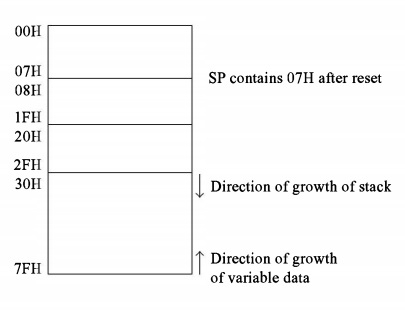

当8051复位时，堆栈指针将指向07H。这意味着位置08H到7FH可以用作堆栈。我们假设寄存器组0正在使用，并且20H到27H不像位可寻址区域。
