法学螺线管和环形线圈的区别

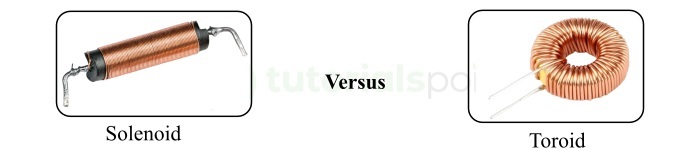

螺线管和环形线圈都是由导线绕制而成的线圈，用于各种电路中产生磁场。
螺线管和环形线圈的基本区别在于：螺线管是圆柱形电磁线圈，用于在其外部产生磁场；而环形线圈是环形（甜甜圈状）电磁线圈，用于在其内部产生磁场。
在本文中，我们将学习螺线管和环形线圈的重要区别，但在讨论差异之前，让我们首先分别了解一下它们的基础知识。
什么是螺线管？
将有限长度的导线绕在一个圆柱形金属芯上制成的电磁线圈称为螺线管。
当电流通过导线线圈时，会在线圈外部产生磁场。其中，磁场强度与电流大小和线圈匝数成正比。
螺线管广泛应用于各种机电系统中，例如门窗锁、汽车启动电机、阀门、继电器、静态开关等。
螺线管是一种简单有效的将电能转换为机械能的装置，这使其成为许多机电系统（如机器人、自动化、电动汽车等）的重要组成部分。
什么是环形线圈？
由导线制成的环形（甜甜圈状）电磁线圈，用于产生磁场，称为环形线圈。环形线圈是各种电子设备中广泛使用的电磁线圈。
环形线圈通常由铁磁材料的环形磁芯和绝缘导线（如铜线）组成。环形线圈的环形结构使其在磁场产生方面效率更高。当电流通过线圈时，会产生一个限制在环形线圈磁芯内的磁场。
环形结构的另一个主要优点是与其他电子元件的电磁干扰小。环形线圈广泛应用于需要紧凑尺寸、高磁效率、低电磁干扰和更精确的电能控制的各种应用中。
在讨论了螺线管和环形线圈的基础知识之后，让我们现在了解它们的重要区别。
螺线管和环形线圈的区别
螺线管和环形线圈的重要区别在下面的表格中突出显示
参数 |
螺线管 |
环形线圈 |
|---|---|---|
基本定义 |
将导线绕在磁芯上制成的圆柱形电磁线圈称为螺线管。 |
将绝缘导线绕在环形磁芯上制成的环形电磁线圈称为环形线圈。 |
形状 |
螺线管呈圆柱形。 |
环形线圈呈圆形或环形或甜甜圈形。 |
磁场 |
螺线管在其外部产生磁场，并在线圈中心集中。 |
环形线圈在其内部产生磁场，该磁场集中在环形线圈本身内部。 |
磁场均匀性 |
螺线管在其内部具有均匀的磁场。 |
环形线圈在其内部不具有均匀的磁场。 |
电感 |
对于相同尺寸，螺线管的电感较低。 |
环形线圈的电感相对较高。 |
绕组 |
螺线管的绕组呈线性方式缠绕。 |
环形线圈的绕组是绝缘导线以圆形方式缠绕。 |
成本 |
由于设计简单，螺线管成本较低。 |
由于设计复杂，环形线圈成本相对较高。 |
匝数 |
对于相同的电感，螺线管的匝数更多。 |
环形线圈的匝数较少。 |
磁场公式 |
螺线管的磁场由公式$B = \frac{\mu NI}{I}$给出。 |
环形线圈的磁场由公式$B = \frac{\mu NI}{2\pi r}$给出。 |
效率 |
螺线管效率相对较低，因为它在外部产生磁场，从而增加了能量损耗。 |
环形线圈的能量效率更高，因为它在其内部产生磁场。 |
电磁干扰 |
螺线管会对电路中的其他电子设备造成更大的电磁干扰。 |
环形线圈对电路中其他电子设备的电磁干扰较小。 |
应用 |
螺线管广泛应用于电源开关、电动阀门、门锁系统、打印机、汽车燃油喷射器等。 |
环形线圈用于电子电路、手机充电器、医疗器械、电信系统、放大器、电子离合器和制动器等。 |
结论
螺线管和环形线圈都是各种电子应用中使用的电磁装置。但如上表所述，它们在多个方面完全不同。螺线管和环形线圈之间最显著的区别在于，螺线管是圆柱形电磁线圈，而环形线圈是环形电磁线圈。
