法律研究解释如何在DBMS中将ER图转换为表？
实体关系图是数据库中实体及其之间关系的图形表示。

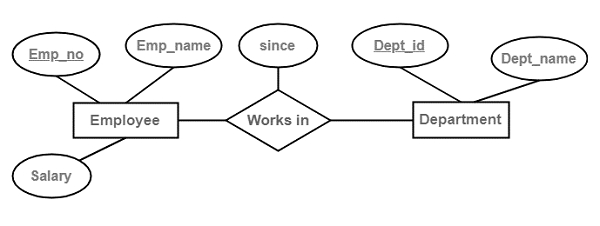

示例
ER图到表的转换
按照以下步骤将ER图转换为数据库管理系统（DBMS）中的表：
步骤 1 - 强实体的转换
为每个强实体创建一个同名的独立表。
包含所有属性，如果存在任何复合属性，则将其分解为简单属性并包含在内。
在此阶段忽略多值属性。
选择表的候选键。
步骤 2 - 弱实体的转换
为每个弱实体创建一个同名的独立表。
包含所有属性。
将强实体的候选键作为外键包含在弱实体中。
将外键和区分符属性的组合声明为弱实体的候选键。
步骤 3 - 一对一关系的转换
对于每个一对一关系（例如A和B），修改A侧或B侧以包含另一侧的候选键作为外键。
如果A或B具有完全参与，则应修改该表。
如果关系包含属性，则也将其包含在修改后的表中。
步骤 4 - 一对多关系的转换
对于每个一对多关系，修改M侧以包含一侧的候选键作为外键。
如果关系包含属性，则也将其包含在内。
步骤 5 - 多对多关系的转换
对于每个多对多关系，创建一个独立的表，并将M侧和N侧的候选键作为外键包含在新表中。
将外键的组合声明为新表的候选键。
如果关系包含属性，则也将其包含在新表中。
步骤 6 - 多值属性的转换
为每个多值属性创建一个独立的表，并将当前表的候选键作为外键包含在内。
将外键和多值属性的组合声明为候选键。
步骤 7 - N元关系的转换
为每个N元关系创建一个独立的表，并将所有实体的候选键作为外键包含在内。
将外键的组合声明为候选键。

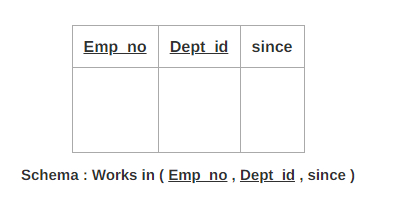

表格
转换成功后，结果如下：
