在DBMS中构建银行系统的ER图？

问题

考虑以下约束，绘制银行数据库应用程序的ER模型：

• 一家银行拥有许多实体。

• 每个客户拥有多个账户。

• 多个客户属于同一个支行。

• 单个客户可以借多笔贷款。

• 一个支行有多名员工。

解决方案

按照以下步骤绘制银行数据库应用程序的ER模型：

步骤1 - 识别实体集

实体集在给定的业务场景中有多个实例。

根据给定的约束，实体集如下：

• 客户

• 账户

• 账户

• 贷款

• 贷款

步骤2 - 识别给定实体的属性

• 客户 - 相关属性包括客户姓名、客户ID、地址。

• 账户 - 相关属性包括账户号、余额。

• 支行 - 相关属性包括支行ID、支行名称、地址。

• 贷款 - 相关属性包括贷款号、支付方式、贷款日期和金额。

• 员工 - 相关属性包括员工ID、员工姓名、入职日期、经验、资格。

步骤3 - 识别主键属性

• CustomerID是客户的主键属性。

• AccountNo是账户实体的主键属性。

• BranchID是支行实体的主键属性。

• LoanNo是贷款实体的主键属性。

• EmpID是员工实体的主键属性。

步骤4 - 识别实体集之间的关系

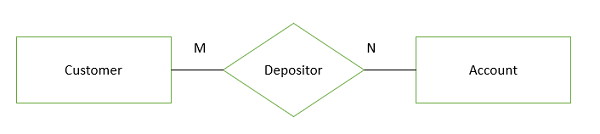

• 一个客户可以注册多个账户，一个账户可以属于多个客户。因此，这种关系是多对多关系。

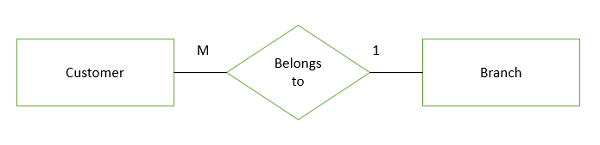

• 许多客户属于一个支行，而一个支行属于许多客户。因此，客户和支行之间的关系是多对一关系。

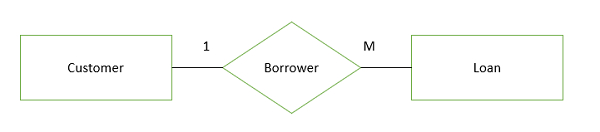

• 一个客户可以借多笔贷款，同样多笔贷款可以由一个客户借出，因此客户和贷款之间的关系是一对多关系。

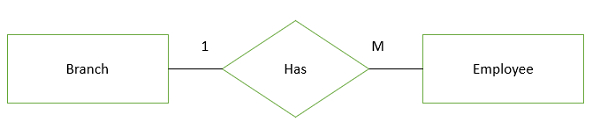

• 一个支行有多名员工，同样多名员工在一个支行工作。

步骤5 - 完成ER图

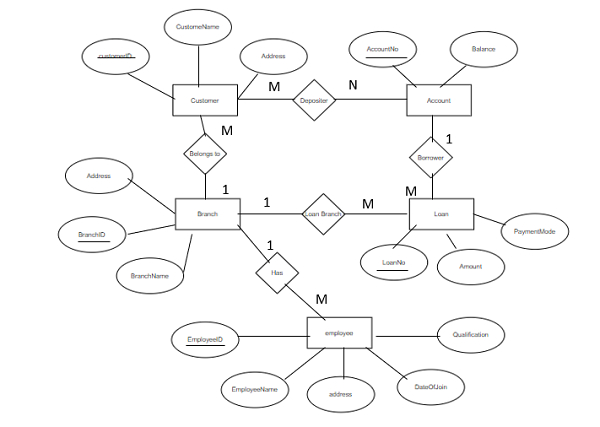

完整的ER图如下：
