间接铁心式感应炉：结构与工作原理

感应加热炉

利用金属感应加热产生热量的电炉称为感应加热炉。感应加热炉的容量范围从不到 1 公斤到 100 吨，用于熔炼各种金属，如铁、铜、铝等。

间接铁心式感应炉

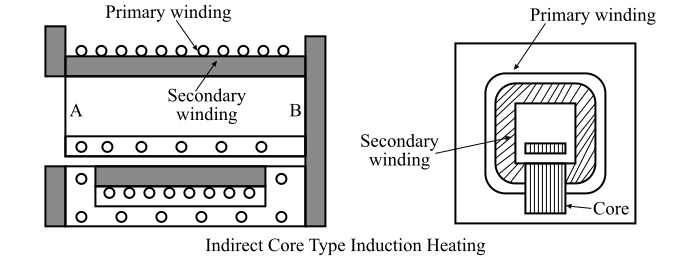

间接铁心式感应炉的工作原理是基于法拉第电磁感应定律（互感）。下图显示了间接铁心式感应炉的示意图。

在这种类型的感应炉中，加热元件通过感应加热，然后通过辐射将热量传递给待加热的负载。

间接铁心式感应炉由一个初级绕组组成，交流电通过该绕组。次级绕组由一个金属容器组成，该容器构成炉体本身的壁。初级绕组通过铁芯与次级绕组磁耦合。

当初级绕组连接到交流电源时，由于变压器作用，在金属容器中感应出次级电流，从而使容器加热。感应电流产生的热量通过辐射从金属容器传递到待加热的负载。

位于炉膛内部的磁路部分 AB 由一种特殊的合金构成，这种合金在特定温度（称为临界温度）下会失去磁性，并在冷却回同一温度时恢复磁性。磁路部分 AB 是可拆卸的，可以用其他具有不同临界温度（400 °C 至 1000 °C 之间）的部分替换。一旦炉膛达到临界温度，磁路的磁阻会大大增加，从而切断热量供应。

间接铁心式感应炉的主要优点是，无需任何外部设备即可自动控制其温度。

间接铁心式感应炉的应用

间接铁心式感应加热主要用于以下应用：−

• 表面硬化

• 熔炼

• 钎焊和焊接等。
