法律研究8085 微处理器中的 ORI d8 指令类型
在 8085 指令集中，ORI 是一个助记符，代表“与累加器进行或运算（立即数）”，而“d8”代表任何 8 位数据。此指令用于将 8 位立即数数据与累加器进行或运算。或运算的结果将存储在累加器本身中。由于它是一个逻辑指令，因此 S、P 和 Z 标志会根据结果受到影响。Cy 和 AC 重置为 0。它在内存中占用 2 个字节。
| 助记符，操作数 | 操作码（十六进制） | 字节数 |
|---|---|---|
| ORI 数据 | F6 | 2 |
让我们以ORI CDH 作为此类别的示例指令。由于它是一个 2 字节指令，因此它将占用 2 个连续的内存位置。我们假设累加器的初始内容为 ABH。执行此指令的结果已显示在以下跟踪表中。
| 之前 | 之后 | |
|---|---|---|
(A) |
ABH | EFH |
(F) |
任何值 | Cy=0，AC=0，S=1，P=0，Z=0 |
内部计算如下所示：
(A) ABH ---> 1010 1011
(d8) CDH ---> 1100 1101
---------
ORICDH ---> 1110 1111 (EFH)
| 地址 | 十六进制代码 | 助记符 | 注释 |
|---|---|---|---|
| 2002 | F6 | ORI CDH | A = A 或 CDH |
| 2003 | CD | 操作数 CDH |

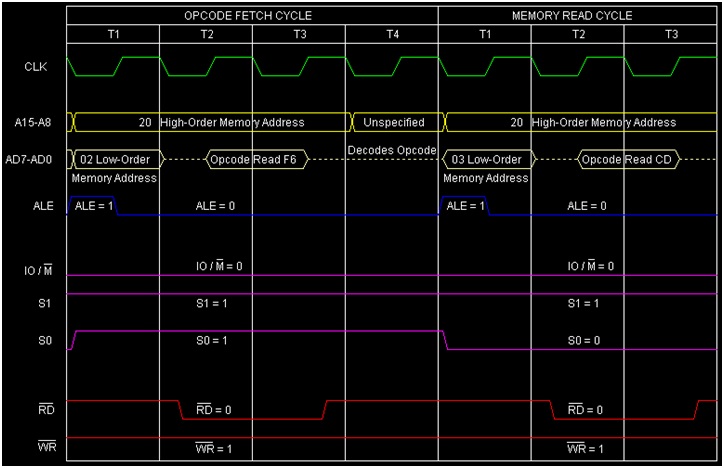

针对此指令ORI CDH 执行的时序图如下所示。
总结 - 因此，此指令ORI CDH 需要 2 个字节、2 个机器周期（操作码获取、内存读取）和 7 个 T 状态才能执行，如时序图所示。
