8085微处理器指令类型SUI d8

---

在8085指令集中，SUI是一个助记符，代表“从累加器中减去立即数”，而d8代表任何8位或1字节数据。此指令用于从累加器中减去8位立即数数据。减法的结果将存储在累加器中，覆盖其先前的内容。由于它是一个算术指令，因此标志位会根据结果而变化。它是一个2字节指令，在内存中占用2个字节。

助记符，操作数	操作码（十六进制）	字节数
SUI 数据	D6	2

当我们发出SUI d8指令时，实际上会将d8的二进制补码加到累加器的內容中。结果将存储回累加器。

示例1

SUI ABH是此类型指令的一个示例。这意味着从累加器的内容中减去ABH的二进制补码。让我们考虑累加器的初始内容为CDH。以下是追踪表。

	之前	之后
(A)	CDH	22H
(F)	任意值	Cy=0,AC=1,S=0,P=1,Z=0

地址	十六进制代码	助记符	注释
2002	D6	SUI ABH	累加器 = 累加器 + ABH的二进制补码
2003	AB		操作数 ABH

这里Cy=0表示结果为正。实际上A – ABH = A + ABH的二进制补码。以下是计算过程。

   (A)	CDH (1100 1101) ---------------> 1100 1101
             2'S Complement
   (d8) ABH (1010 1011) ---------------> 0101 0101
                                       --------------
                                       0010 0010 (22H)

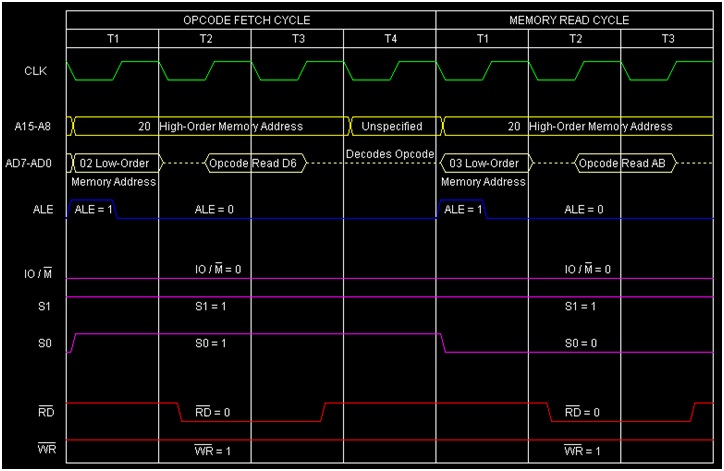

以下是指令SUI ABH的时序图。

总结 − 所以这个指令SUI d8需要2个字节，2个机器周期（操作码获取，内存读取）和7个T状态来执行，如时序图所示。

示例1

SUI ABH是此类型指令的一个示例。这意味着从累加器的内容中减去ABH的二进制补码。让我们考虑累加器的初始内容为CDH。以下是追踪表

	之前	之后
(A)	CDH	22H
(F)	任意值	Cy=0,AC=1,S=0,P=1,Z=0

地址	十六进制代码	助记符	注释
2002	D6	SUI ABH	累加器 = 累加器 + ABH的二进制补码
2003	AB		操作数 ABH

这里Cy=0表示结果为正。实际上A – ABH = A + ABH的二进制补码。以下是计算过程。

   (A)	CDH (1100 1101) ---------------> 1100 1101
        2'S Complement
   (d8) ABH (1010 1011) ---------------> 0101 0101
                                       -----------------
                                        0010 0010 (22H)

以下是指令SUI ABH的时序图。

总结 − 所以这个指令SUI d8需要2个字节，2个机器周期（操作码获取，内存读取）和7个T状态来执行，如时序图所示。

示例2

SUI CDH是此类型指令的一个示例。这意味着从累加器的内容中减去CDH的二进制补码。让我们考虑累加器的初始内容为ABH。以下是追踪表。

	之前	之后
(A)	ABH	DEH
(F)	任意值	Cy=1,AC=0,S=1,P=1,Z=0

地址	十六进制代码	助记符	注释
2002	D6	SUI CDH	累加器 = 累加器 + CDH的二进制补码
2003	CD		操作数 CDH

这里Cy=1表示结果为负。实际上A – CDH = A + CDH的二进制补码。以下是计算过程。

   (A)	ABH (1010 1011) ---------------> 1010 1011
             2'S Complement
   (d8) CDH (1100 1101) ---------------> 0011 0011
                                      ------------------
                                       1101 1110 (DEH)

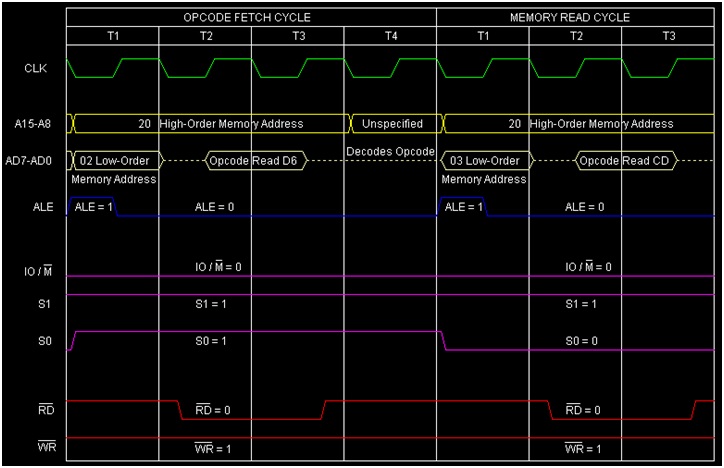

以下是指令SUI CDH的时序图。

总结 − 所以这个指令SUI d8需要2个字节，2个机器周期（操作码获取，内存读取）和7个T状态来执行，如时序图所示。
