法律研究Arduino 与 LoRa 模组的接口
在这篇文章中，我们将了解如何将 Arduino 与 LoRa 模组 E32 连接。LoRa 代表远距离。它使用免许可的亚 GHz 射频频段进行操作。这些频段在不同国家/地区有所不同。在印度，允许的频段是 865-867 MHz。由于其远距离和低功耗，LoRa 非常适合物联网应用。但是，可实现的数据速率有限（0.3 到 27 kbit/秒）。距离越远，数据速率越低。

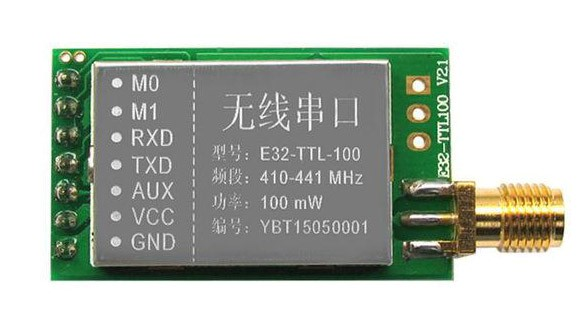

我们将使用的 E32 模组如下所示。根据频率的不同，模组的版本也会发生变化。例如，下面显示的模组是 E32-TTL-100，工作频率为 410-441 MHz。同样，工作频率为 862 到 893 MHz 的 E32 模组是 E32-868T30D。类似地，其他频率可能还有其他版本。
E32 模组通过 UART 工作（从模组上的 RX 和 TX 引脚可以看出）。它基于 SEMTECH 的 SX1276 射频芯片。有两个配置引脚（M0 和 M1），它们一起确定四种工作模式。
您可以在用户手册中找到这些模式的更详细说明。在本教程中，我们只使用普通模式，接收器和发射器都使用普通模式，即我们将 M0 和 M1 都设置为 0。
配置 E32 模组
请注意，E32 模组只能在以下模式下配置：
M0 和 M1 都设置为 1 (HIGH)
串行配置为 8N1，波特率为 9600。
E32 的参数设置命令长 6 个字节。这些字节是：
**字节 0** - 它可以是 0xC0 或 0xC2。C0 告诉模组即使在断电后也必须保留设置。C2 表示断电后无需记住设置。
**字节 1 和 2** - 它们指示模组的地址。字节 1 是地址的高字节，字节 2 是地址的低字节。您可以保留任何您希望的值。但请为不同的模组保留不同的值。
**字节 3** - 此字节指示数据传输参数（UART 和空中数据传输）。可以在用户手册中获得各个位的描述。
**字节 4** - 此字节指示 LoRa 的工作频率。对于不同的模组，默认频率不同。例如，模组 868T30D 的默认频率为 868 MHz，但频率范围为 862 到 893 MHz。要将频率调整为除默认值以外的其他数字，请使用此字节。每个模组的用户手册都会告诉您如何调整此字节以获得所需的频率。通用规则也提到了全局用户手册中。
**字节 5** - 此字节包含各种与传输相关的参数，例如模式（透明或固定）、传输功率等。您可以参考用户手册了解更多详细信息（详细信息太大，无法在此处复制）。但是，此字节通常可以保留为默认值（对于大多数模组，默认值为 0x44，但您可以查看特定型号的用户手册）。
电路图
下面显示了一端（发射器）的电路图。接收端的电路将完全相同。
请注意，您需要为 LoRa 模组的频率范围获取天线。在本例中，我们使用的是 433 MHz 模组 (E32-TTL-100)。如果您使用的是不同频率的模组，则可能需要相同频率的天线。
Arduino 和 LoRa 模组之间的连接非常简单。M0、M1、RXD 和 TXD 需要连接到 4 个 GPIO（我们分别将其连接到 11、10、9 和 8）。Vcc 连接到 5V，GND 连接到 GND。请注意，在 Arduino 上，引脚 8 将是 RX（因为它连接到 LoRa 模组的 TX），引脚 9 将是 TX。
代码演练
代码如下所示（如果您使用的是 Arduino Uno 以外的板，则并非所有数字引脚都支持 SoftwareSerial。请此处阅读 SoftwareSerial 的限制）：
// (Send and Receive)
#include <SoftwareSerial.h>
SoftwareSerial loraSerial(8,9); //RX, TX
#define M0 11
#define M1 10
void setup() {
Serial.begin(9600);
pinMode(M0, OUTPUT);
pinMode(M1, OUTPUT);
//Set M0 and M1 to high for parameter setting
digitalWrite(M0, HIGH);
digitalWrite(M1, HIGH);
loraSerial.begin(9600);
while (loraSerial.available() && loraSerial.read());
//Send configuration commands to the module
uint8_t config_struct[6];
config_struct[0] = 0xC0; //Store in internal flash
config_struct[1] = 0x00; // Address High, set a different value on the receiving side
config_struct[2] = 0x00; //Address Low
config_struct[3] = 0x35; //8N1, 57600 Baud rate, 19.2 kbps Air data rate
config_struct[4] = 0x17; //433 MHz
config_struct[5] = 0x44; //Default Options
loraSerial.write(config_struct,6);
delay(2000);
Serial.println("Config Complete");
digitalWrite(M0, LOW);
digitalWrite(M1, LOW);
loraSerial.begin(57600);
}
void loop() {
if(Serial.available() > 0){
char input = Serial.read();
loraSerial.print(input);
}
if(loraSerial.available() > 0){
char input = loraSerial.read();
Serial.print(input);
}
}如您所见，在 setup 中，我们首先将 M0 和 M1 设置为 HIGH，因为我们想要配置 LoRa 模组。config 结构体（或更确切地说是数组）被构建（请记住在接收端设置不同的地址值）。注释解释了每个字节值的含义。您还可以参考E32-TTL-100 的用户手册以了解更多说明。设置参数后，M0 和 M1 引脚设置为 LOW（普通模式），LoRa 的波特率更改为 57600（因为这是通过参数配置的）。
在循环中，我们从用户那里获取串行输入。用户发送的内容将通过 LoRa 传输，通过 LoRa 接收到的内容将打印在串行监视器上。因此，如果您向 Arduino 提供串行输入，则相同的文本应打印在接收端的串行监视器上，如果他们输入一些内容，则它应该显示在您的串行监视器上。
继续探索 LoRa 模组的不同配置，以及您可以发送给模组的不同命令。
