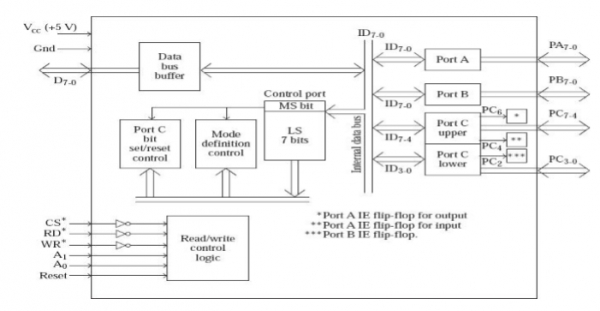

模式 2—双向 I/O

在模式 0 或模式 1 中，端口充当输入端口或输出端口。这取决于输入设备或输出设备是否连接到端口。此外，这种模式 2 通常被称为双向握手输入输出。当微处理器接收信息，有时也将信息发送到连接到 8255 的输入输出设备时，它对我们很有益。例如，可以引用与软盘控制器卡的通信过程。由于模式 2 是双向握手输入输出，因此它需要的握手线比单向模式 1（即锁存输入输出）多。

因此，模式 2 的操作利用了端口 C 的五条线用于握手目的。端口 C 的这五条线从 PC₇ 到 PC₃。为了执行输入操作，当我们将端口 A 配置为模式 2 时，PC₅、PC₄ 和 PC₃ 引脚提供端口 A 的握手信号。为了执行输出操作，当我们将端口 A 配置为模式 2 时，PC₇、PC₆ 和 PC₃ 引脚提供端口 A 的握手信号。

示例 1：将端口 A 配置为双向 I/O 端口，将端口 B 配置为基本输入端口，并将 PC_2-0 配置为输出线。

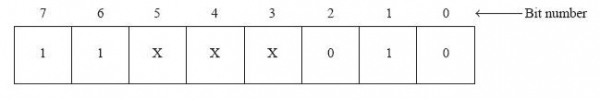

所需的模式定义控制字如下所示：

位 0 必须为 0，以指示 PC_2-0 为输出线。在这种情况下，它并不意味着整个端口 C 下部都是输出，因为 PC₃ 用于握手目的。

需要注意的是，位 3 是无关紧要的。这是因为端口 C 上部的所有四条线都用于握手目的，其中一些将是输入引脚，而另一些将是输出引脚。8255 将自动配置这些握手引脚，因此位 3 是 0 还是 1 都无关紧要。

位 4 是无关紧要的，因为需要端口 A 以双向模式工作。假设芯片选择电路如上所示，则实现此要求的指令如下。

MVI A, C2H ; Treating X as 0
OUT 23H
