直流电源滤波器类型

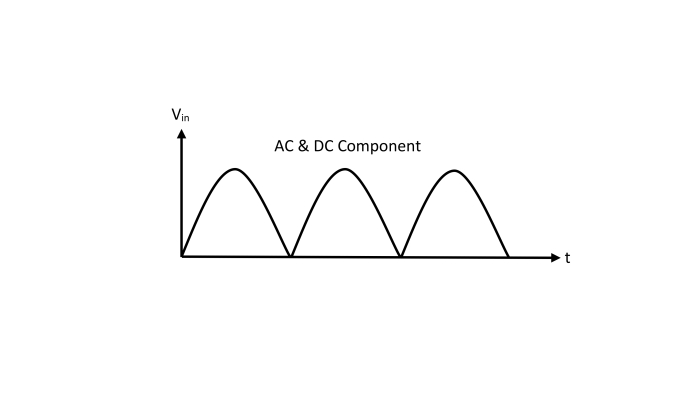

在实践中，整流器用于在电子电路中产生纯直流电源。但整流器的输出不是纯直流，它有脉动，即包含交流和直流分量。交流分量是不可取的，必须去除。为此，使用滤波电路。

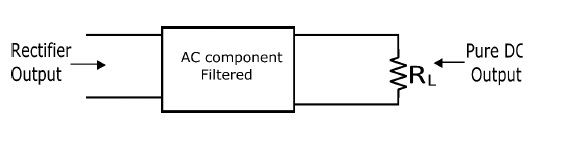

"滤波电路是一种去除整流器输出交流分量并在负载端产生纯直流输出的电路。"

滤波电路应放置在整流器和负载之间。

滤波电路基本上是电容器 (C) 和电感器 (L) 的组合。电容器允许交流分量通过，但不允许直流分量通过。另一方面，电感器阻挡交流分量，但允许直流分量通过。

滤波电路类型

最常见的滤波电路有：

• 电容滤波器
• 扼流圈输入滤波器
• 电容输入或π型滤波器

电容滤波器

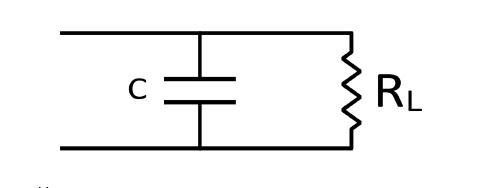

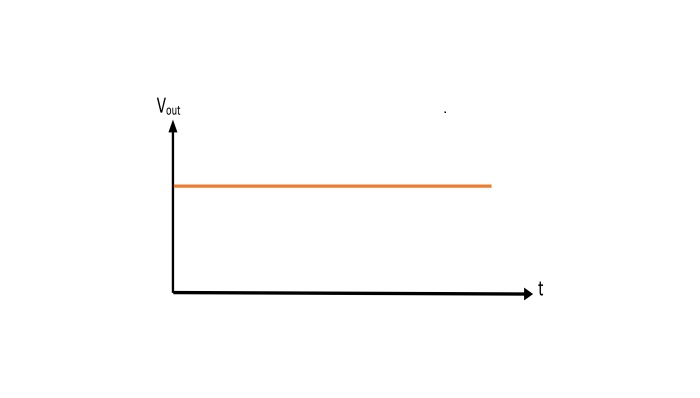

电容滤波电路由一个与负载并联连接的电容器 (C) 组成。脉动的整流输出施加在电容器两端。电容器的低阻抗旁路了交流分量，但阻止了直流分量流过电容器。因此，只有直流分量到达负载。这样，电容滤波电路滤除了整流器输出的交流分量，并在负载端产生了纯直流。

扼流圈输入滤波器

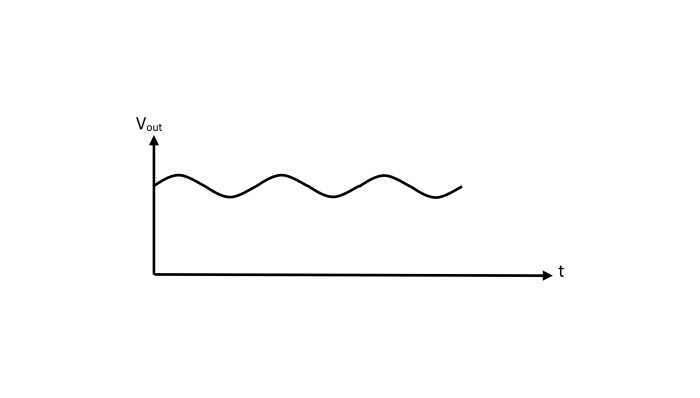

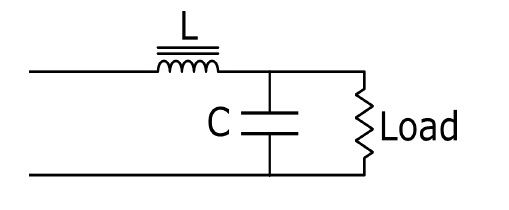

扼流圈输入滤波器的电路由一个串联连接在整流器输出端的扼流圈（电感器）和一个与负载并联连接的电容器组成。整流器的脉动输出施加到滤波电路的输入端。扼流圈 (L) 阻挡交流分量并允许直流分量通过。结果是，大多数交流分量被扼流圈滤除，现在剩余的交流分量由于其对交流分量的低阻抗而被电容器 (C) 旁路。这样，只有直流分量到达负载。

电容输入或π型滤波器

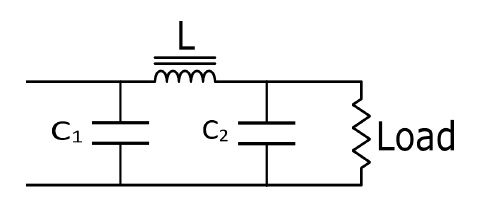

π型滤波器的电路由一个连接在整流器输出端的滤波电容器 (C1)、一个串联连接的扼流圈电感器和另一个连接在负载端的滤波电容器 (C2) 组成。脉动的整流器输出施加到滤波电路的输入端。电路的滤波作用可以解释为：

• 滤波电容器 (C1) - 它对整流器输出的交流分量提供低阻抗，因此它旁路了交流分量并阻挡了直流分量。

• 扼流圈 (L) - 它阻挡了 C1 未滤除的剩余交流分量，并只允许直流分量通过。

• 滤波电容器 (C2) - 该电容器旁路了扼流圈未能阻挡的交流分量。因此，只有直流分量到达负载。
