8085引脚说明

8085是一款由英特尔于1977年采用NMOS技术设计的8位微处理器，可以寻址64KB的内存。它采用40引脚DIP（双列直插式封装）IC。

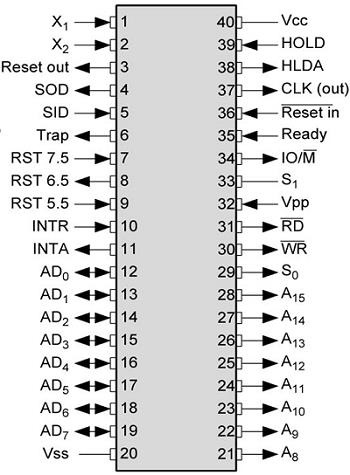

在下图中，指示了40个引脚中的每个引脚编号及其相关功能

数据引脚

AD_7-0被称为数据引脚，承载内存和I/O地址的低位地址位。这些引脚是双向引脚。同一线路用于接收信息和发送信息，因为在任何时刻，处理器要么接收信息，要么发送信息，而不会同时进行两者。

地址引脚

A_15-8承载高位地址位，它们是单向的。

控制引脚

RD和WR是控制引脚 RD代表“读取”。RD是低电平有效输出信号，WR代表“写入”。WR也是低电平有效输出信号。

状态引脚

ALE – ALE（地址锁存使能）是控制信号，它是在微处理器启动新操作时产生的正脉冲。

IO/M’ – 用于选择I/O或内存操作。

S1, S0 – 表示数据总线上数据的状态

时钟引脚

X1, X2 – 晶体连接到这些引脚，它们是输入时钟信号。

CLK OUT – 用作连接到微处理器的设备的输出系统时钟。

中断引脚

8085微处理器有几个中断引脚。它们是：

TRAP, RST 7.5, RST 6.5, RST 5.5, INTR, INTA。

这些中断是由外部设备生成的，以请求微处理器执行任务。

DMA（直接内存访问）引脚

HOLD, HLDA – 这些引脚用于在外部设备和系统主内存之间直接执行数据传输时。

复位引脚

Reset In 用于复位8085，而Reset Out 可用于复位系统中的其他设备。

串行I/O引脚

SOD（串行输出数据线），SID（串行输入数据线）用于微处理器的串行通信。

电源引脚

V_ss引脚应连接到地，V_cc引脚应连接到+5V直流电源。

图：8085引脚图

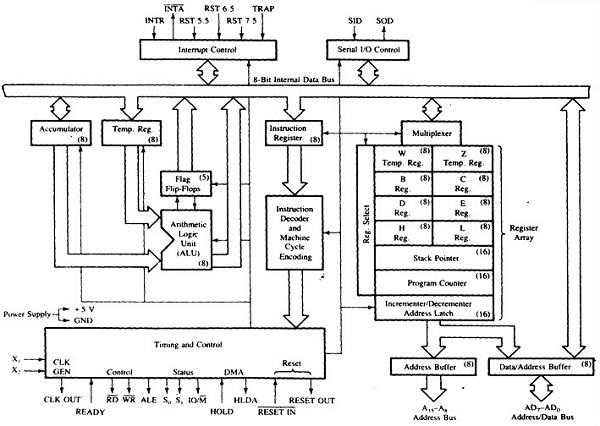

下图描述了8085微处理器的架构：
