单激系统和双激系统之间的差异

在电气机器和仪器中，激励系统是一个接收电能以产生工作磁通量的系统。激励系统是每个电工能转换装置（如电动机）的关键组件。

根据输入电源的数量，任何电工能转换系统都可以分为以下两类：

在本文中，我们将讨论单激系统和双激系统之间的主要差异。让我们从对单激和双激系统是什么的基本概述开始。

什么是单激系统？

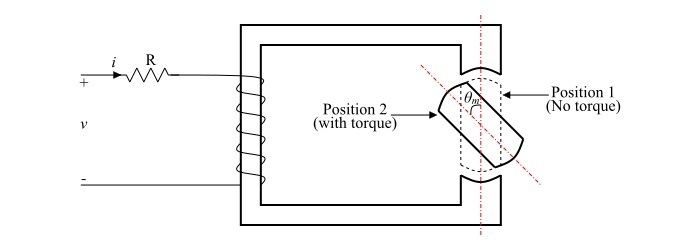

电工能转换系统中仅向系统提供一个电输入以产生工作磁通量的称为单激系统。之所以这样称呼，是因为该系统中仅提供一个激励。单激系统的示意图如下图所示。

单激系统由绕在磁芯上的线圈组成，并连接到电源。在单激系统中，由铁磁材料制成的转子会经历一个扭矩，该扭矩旋转转子以将其定位到为磁通量提供最小磁阻的位置。单激系统中产生的扭矩称为磁阻扭矩或极异性扭矩。

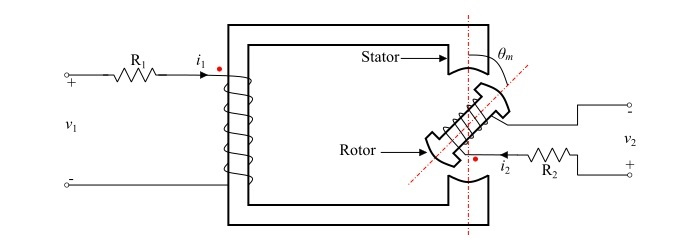

双重励磁系统是一个单独提供两个励磁源来产生磁场的系统。双重励磁系统的示例之一是同步电机，其中一个电励磁提供给定子，而另一个提供给转子。下图展示了双重励磁系统的示意图。

在此，双重励磁系统由一个绕有电阻为 R1 的线圈的定子和一个绕有电阻为 R2 的线圈的转子组成。这两个线圈由独立的电压源励磁。

下表重点指出了单励磁系统和双重励磁系统之间的主要差异 −

差异依据	单激系统	双激系统
定义	机电能转换中使用的励磁系统类型，仅需要一个线圈来产生工作磁通，称为单励磁系统。	机电能转换中使用的励磁系统，需要两个由独立电源励磁的独立线圈，称为双重励磁系统。
参与能量转换的线圈数量	在单励磁系统中，只有一个线圈积极参与机电能转换过程。	在双重励磁系统中，两个独立的线圈积极参与机电能转换过程。
线圈位置	单励磁系统只在固定部件上有一个线圈。	双重励磁系统在固定部件和旋转部件上都有线圈。
工作原理	单励磁系统按照电磁感应原理工作。	双重励磁系统按照同步或同步原理运行。
启动转矩	单励磁系统可产生启动转矩。	双重励磁系统不产生启动转矩。
产生的转矩	单励磁系统中产生的转矩称为磁阻转矩或突出转矩。	在双重励磁系统中，产生两个转矩，即磁阻转矩和共线转矩。
适用性	单励磁系统适用于变速应用。	双重励磁系统适用于恒速应用。
示例	单励磁系统的一些示例：电磁继电器、感应电动机等。	双重励磁系统的示例：同步电动机、独立励磁直流电动机等。

单励磁系统和双重励磁系统之间最显著的区别在于，单励磁系统只有一个线圈来产生所需的励磁，而双重励磁系统由两个独立的线圈组成，以产生所需的励磁。
