解释微波肖特基势垒二极管的构造和工作原理。

这是一种表现出非线性阻抗的简单二极管。这些二极管主要用于微波检测和混合。

构造

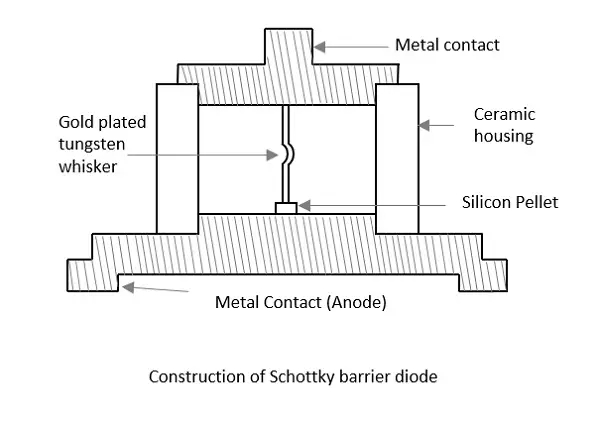

半导体晶片安装在金属基座上。一根弹簧加载的导线用尖端连接到这个硅晶片上。这可以很容易地安装到同轴线或波导管中。下图清楚地显示了这一点。

工作原理

在半导体和金属之间的接触处，形成一个耗尽区。相比之下，金属区域的耗尽宽度较小。当接触时，电子从半导体流向金属。这种耗尽会在半导体中积累正空间电荷，电场会阻止进一步的流动，从而在界面处形成势垒。

在正向偏置下，势垒高度降低，电子注入金属；而在反向偏置下，势垒高度增加，电子注入几乎停止。

优点

以下是优点：

• 低成本
• 简单
• 可靠
• 噪声系数约为4到5dB

应用

以下是应用：

• 低噪声混频器
• 连续波雷达中的平衡混频器
• 微波检测器
