肖特基二极管

---

简介

二极管是电路中的一个元件，它只允许电流在一个方向上流动。肖特基二极管是由金属-半导体结制成的，而其他二极管则是由 PN 结制成的。这种结构在系统中具有多种优势，尤其适用于高速开关应用。

肖特基二极管的定义

肖特基二极管也称为半导体结二极管。这种类型的二极管被称为低压二极管、热载流子二极管或肖特基势垒二极管。它是由金属和半导体形成的结构成（Georgiadou 等人，2020）。这种类型的二极管具有快速开关特性，并且正向压降低。在 PN 结二极管中，P 型和 N 型半导体共同形成二极管。在肖特基二极管中，使用铝和铂等金属代替 P 型半导体。

肖特基二极管的结构

肖特基二极管的结构与 PN 结二极管的构造过程类似。唯一的区别在于，此处使用铂或铝等金属代替 P 型半导体。

在这种类型的二极管中，结是由 N 型半导体材料和金属的连接形成的。这就是它被称为金属-半导体结的原因。

图 1：肖特基二极管的结构

这种二极管的设计特别之处在于，它用金属代替了 P 型半导体，从而实现快速开关。这就是这种类型二极管的构造过程。

肖特基二极管的用途

肖特基二极管主要用于数字音频混音器的应用。它的设计使其可以用于高频无线电传输应用。这种类型的二极管也用于开关电源，并且被称为这种二极管最重要的应用（Mathew & Rout，2021）。

肖特基二极管系统也用于数字通信系统。这种二极管系统的另一个用途是用于整流电路。因此，可以看出，这种二极管及其应用适用于高频应用。

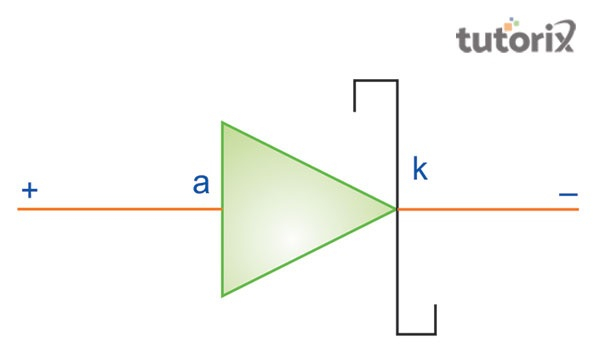

图 2：肖特基二极管的符号

肖特基二极管的特性

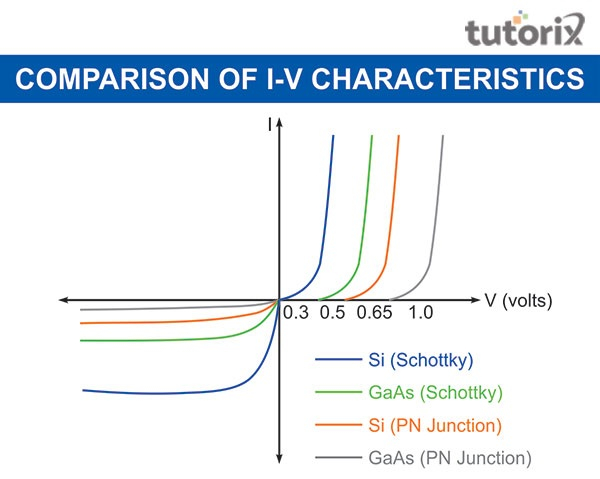

肖特基二极管具有不同的特性，它表明与其他二极管相比，这种二极管具有较低的正向压降。随着 N 型半导体掺杂浓度的增加，二极管的正向压降也会增加（Mathew & Rout，2021）。

这种类型的二极管的势垒中的正向压降与硅等半导体类似。这种类型的二极管系统充当单极器件，并且电流流向 N 型导体。

肖特基二极管和普通二极管的区别

这两种类型的二极管的主要区别在于，普通二极管结合了 N 型和 P 型半导体来形成 PN 结。另一方面，肖特基二极管使用金属来代替 P 型半导体（Electronics-tutorials，2022）。

金属可以是铂、金、钼或钨。可以看出，当金属与 N 型半导体结合时，会形成 MS 结。这是普通二极管和肖特基二极管之间的主要区别。

齐纳二极管和肖特基二极管的区别

齐纳二极管和肖特基二极管是两种不同类型的二极管。这两种二极管之间存在主要区别，即肖特基二极管是由金属-半导体结制成的（Pediaa，2022）。另一方面，齐纳二极管是由两个高掺杂半导体的 PN 结制成的。

图 3：齐纳二极管和肖特基二极管的区别

这两种因素之间的区别还在于，肖特基二极管用于使开关速度更快以进行应用。另一方面，齐纳二极管提供稳定的参考电压。这两种二极管的主要因素是，它们都用于电源以提供参考电压。

肖特基二极管的优点

肖特基二极管电路系统具有多种优势。它表明该二极管系统具有快速的恢复时间。这是该系统在高速开关应用中非常有用的原因（Autodesk，2022）。该二极管产生的噪声比普通二极管系统少。肖特基二极管比任何类型的普通二极管系统都具有更好的性能。这种二极管系统能够提供多路电源，这是该系统的一大优势。该二极管能够用于大功率应用。

结论

肖特基二极管是一种特殊的二极管，由金属半导体结制成。与其他二极管相比，这种二极管显得较小。该系统在其应用中提供快速开关特性，并且能够降低正向压降。金属半导体使用铂或铝等金属。该系统被认为与 PN 结二极管非常相似。这些是肖特基二极管系统的概念。

常见问题

Q1. 二极管的定义是什么？

A1. 二极管是电路中的一个元件，它允许电流在电路中流动。可以看出，电流只在一个方向上流动。这种二极管是通过将 P 型和 N 型半导体接触形成的。

Q2. 什么是肖特基二极管？

A2. 肖特基二极管是一种特殊的二极管，这种二极管的构造是使用金属-半导体结代替 PN 结。它在电路中具有不同的特性，并且有不同的用途。

Q3. 什么是齐纳二极管？

A3. 与其他二极管相比，齐纳二极管是高度掺杂的二极管。这就是齐纳二极管能够发生击穿而不会损坏的原因。
