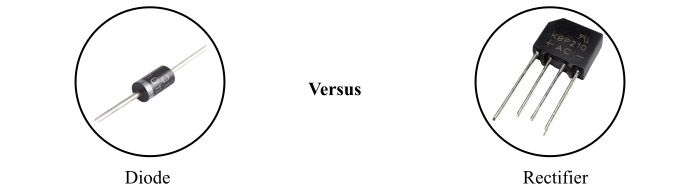

二极管和整流器的区别

术语二极管和整流器在电子工程中被广泛使用。有时，这两个术语看起来很相似，因为它们执行类似的功能。但是，二极管和整流器之间存在许多差异。

本文旨在解释二极管和整流器之间的区别。但在讨论差异之前，了解这两种器件的基础知识是有益的，这样更容易理解它们之间的区别。

什么是二极管？

二极管是一种双端半导体器件，它只允许电流在一个方向上流动。因此，二极管可以作为静态开关来控制电流在电路中的流动。

二极管的不同类型有：信号二极管、整流二极管、功率二极管、光电二极管、齐纳二极管、肖特基二极管等。

二极管有两个端子，分别称为阳极和阴极。当对二极管施加电压时，如果电源的正极连接到阳极端，负极连接到阴极端，则二极管称为正向偏置，并允许电流流动。

另一方面，如果正极连接到阴极，负极连接到阳极，则二极管称为反向偏置，并阻止电流流过它。

二极管最广泛的用途是将交流电 (AC) 转换为直流电 (DC)。二极管的其他应用包括信号限制器、静态开关、振荡器、稳压器等。

整流器是一种可以将交流电 (AC) 转换为直流电 (DC) 的电子电路。整流器使用固态电子开关器件（如二极管、SCR 等）作为其主要组件。

整流器接收指定电压的交流电作为输入，并将其转换为脉动直流电作为输出。然后，通过使用滤波电路对该脉动直流电进行滤波，以获得恒定的直流电。

根据电路中用于开关的半导体器件，整流器可以分为以下两种类型：

无控整流器是使用二极管作为主要整流组件的电路。之所以这样称呼它，是因为二极管的操作不能按需控制。另一方面，可控整流器使用 SCR（硅控整流器）作为主要电路组件。可控整流器之所以这样称呼，是因为 SCR 的操作可以通过门极信号根据需要进行控制。

尽管二极管和整流器的主要功能相似，但它们之间存在一些差异，这些差异列在下表中

差异依据	二极管	整流器
定义	二极管是一种双端半导体器件，它只允许电流在一个方向上流动。	整流器是一种将交流电转换为直流电的电子电路，即 AC 转换为 DC。
它是什么？	二极管是由半导体材料制成的电子器件。	整流器是一种电子电路，使用二极管、SCR 等半导体器件作为主要组件。
功能	二极管充当开关器件。	整流器充当 AC 到 DC 转换器。
端子	二极管的端子称为阳极和阴极。	整流器的端子称为输入端和输出端。
端子数	二极管有两个端子。	整流器至少有四个端子，即两个输入端和两个输出端。
主要组件	二极管本身就是主要组件，因此不存在这种情况。	典型整流器的主要组件是变压器、开关器件（二极管或 SCR）和滤波电路。
类型	二极管的常见类型如下：信号二极管功率二极管齐纳二极管肖特基二极管光电二极管等。	整流器的常见类型如下：单相整流器三相整流器可控整流器无控整流器半波整流器全波整流器
成本	二极管的成本较低，因为它是一个单独的器件。	整流器的成本相对较高，因为它是一个由多个组件组成的电路。
输入	二极管的输入通常是直流电。尽管我们也可以应用交流电。	整流器的输入始终是交流电。
应用	二极管用于多种应用，例如开关、整流、削波、钳位等。	整流器用于 AC 到 DC 转换。

您在这里注意到的最显着的区别是，二极管是一种半导体电子器件，而整流器是由二极管、SCR 等电子器件组成的电子电路。
