智能电网通信架构

---

---

智能电网只不过是配备了双向通信技术的电网。将通信与电网集成起来的主要目标是提高能源系统的效率、可靠性和可持续性。

智能电网具有明确定义的通信架构，确保从发电到用户场所的端到端通信。它还允许智能电网的不同组件无缝地交换信息。

本章将解释智能电网通信架构的基础知识、组成部分和优势。

什么是智能电网通信架构？

智能电网通信架构是一个组件系统，它提供了一种在不同电网组件（如发电厂、变电站、输电和配电系统以及用户设备）之间交换信息的方法。

这种通信架构对于实时监控、远程控制和优化从发电到配电的运行至关重要。因此，智能电网通信架构在提高电网弹性和最大限度地降低运营成本方面发挥着重要作用。

除此之外，该系统还使公用事业公司和消费者能够更好地管理分布式能源资源和发电。

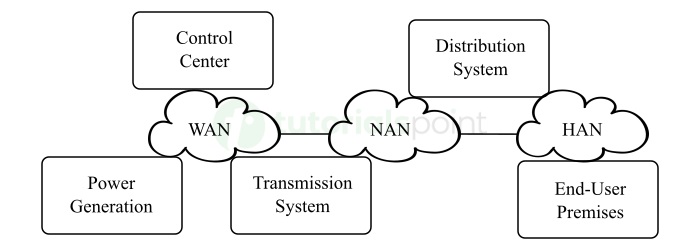

智能电网通信架构的构建模块

智能电网通信架构的主要构建模块如下：

广域网 (WAN)

广域网 (WAN) 是智能电网通信架构的核心骨干。它的实施是为了在非常大的地理区域内提供通信，并在高压输电线路和变电站之间提供主要服务提供商之间的通信。

WAN 在大多数发电站、输电控制中心和输电变电站之间提供通信。WAN 可以是公用事业公司拥有的网络，也可以是公共服务提供商的网络。

邻域网 (NAN)

邻域网 (NAN) 是广域网 (WAN) 和家庭区域网 (HAN) 之间的通信链路。与 WAN 相比，它覆盖的地理区域相对较小。NAN 提供了在 WAN 和 HAN 之间交换数据的功能。

NAN 执行各种关键功能，例如收集 HAN 中智能电表的数据并将其传输到公用事业公司的控制中心。它还有助于管理分布式能源发电。

家庭区域网 (HAN)

这是住宅建筑内的局域网。该网络在用户设备（如智能家电、家庭显示器、插电式混合动力汽车、本地太阳能资源、存储设备和智能电表）之间提供通信。HAN 还提供最终用户智能电表和 NAN 之间的通信桥梁。

智能电网通信架构的这一组件使消费者能够实时监控其能源消耗，并允许智能家电相互通信并优化能源利用。

这些是智能电网通信架构的三个基本构建模块。

智能电网通信技术

智能电网通信涉及在没有任何物理干预的情况下交换电网数据。这是通过不同的通信技术实现的。智能电网通信架构中使用的最常见的通信技术描述如下：

电力线宽带通信 (BPL)

电力线宽带通信 (BPL) 是一种在智能电网中用于数据通信的通信技术。它为此目的使用现有的电力线。在 BPL 技术中，高频无线电波被互联网的数字信号调制。

然后，调制后的高频无线电波被馈送到中压电路中的特定点，并到达用户的家庭或企业，反之亦然。要使用 BPL 技术，必须互连所有变电站。

BPL 技术主要用于智能电网中，用于在智能电表和控制中心之间建立通信，以便进行实时监控和数据收集。

电力线通信载波

PLCC 是另一种在智能电网通信架构中使用的通信技术，它使用低频信号通过电力线传输数据。这是一种成熟的电网数据交换通信技术。PLCC 在农村和郊区地区非常常见。在智能电网中，它用于在智能电表和智能家电之间提供通信链路，并将 HAN 连接到 NAN。

固定射频 (RF) 系统

固定射频系统是一种使用射频信号工作的通信技术，允许每个电表使用专用网络连接到数据收集器或中继器。数据收集器存储范围内的电表读数，然后使用可用的最佳通信通道将记录的数据传输到中央系统。

在智能电网中，这种通信技术主要用于无线计量，并将现场设备和传感器连接到现场区域网络。

公共网络

这些是使用电信网络（如蜂窝网络、卫星网络等）的通信技术。这些网络可以部署在智能电网通信的广域网中。

将这些技术集成到智能电网通信架构中不需要私有基础设施。这些通信技术主要用于在中央控制中心和远程变电站或分布式能源（如太阳能、风能等）之间提供通信，并且在电网主要通信故障或紧急情况下，它们还提供备用通信通道。

智能电网通信架构的优势

将智能电网通信架构部署到电网中带来了以下主要优势：

• 智能电网通信架构通过实时通信和自动化提高了电网的可靠性。它有助于快速故障检测、快速隔离和在不受影响的区域重新路由电力。所有这些做法都大大减少了停机时间。
• 智能电网通信架构还提高了电网效率，并优化了发电、输电和配电系统的运行。这进一步有助于降低能源系统的运营成本。
• 智能电网通信架构还允许消费者将可再生能源资源无缝地集成到电网中。它为公用事业公司提供有关通过这些分布式能源发电的详细信息。
• 智能电网通信架构为消费者提供有关能源消耗的实时数据。这有助于他们改变行为并在高峰时段减少能源消耗，并积极参与需求响应计划。
• 通过结合先进的通信协议和网络安全措施，智能电网通信架构可以保护系统和敏感数据免受网络威胁和未经授权的访问。

智能电网通信架构的挑战

除了优势之外，智能电网通信架构的实施还面临着一些挑战。一些主要挑战如下：

• 不同的制造商设计和生产用于此通信架构的不同设备。由于缺乏标准化，它们可能存在一些兼容性问题。
• 智能电网通信架构使用易受网络威胁和隐私泄露影响的数字通信技术。因此，需要开发强大的协议和网络安全措施。
• 智能电网通信架构需要定期开发和改进，以增强安全性、可扩展性和集成新技术等。

结论

智能电网通信架构是现代电网的关键组成部分，因为它能够将所有先进技术集成到电网中。对于更有效地管理庞大的电力系统至关重要。

该通信架构提供了双向通信能力和对整个电网的远程监控，从而提高了效率和可靠性。它还使消费者能够将可再生能源资源集成到电网中，并向公用事业公司提供其能源发电数据，帮助他们更好地管理电网运行。
