智能电网中的变电站自动化

---

---

什么是变电站自动化？

变电站自动化是一个基本概念，它代表着从传统电网到智能化、更高效电网的转变。变电站自动化可以定义为利用智能电子设备 (IED) 的数据来控制和自动化电网运行的过程。

变电站自动化主要用于自动化电力系统操作，如开关、控制、监控、保护等，以便我们能够获得可靠性、效率和安全性更高的变电站。

将这种手动操作转变为自动操作的核心组成部分是数字通信和控制系统。

变电站自动化的组成部分

变电站自动化系统由若干智能组件组成，用于实时监控和自动化控制电力系统运行。

以下是变电站自动化系统的一些主要组件及其功能：

智能电子设备 (IED)

IED 是变电站自动化系统中的核心组件。这些设备实时持续监控变电站设备，并收集数据以进行分析和决策。变电站自动化中使用的 IED 可以是智能继电器、传感器、断路器等。

SCADA 系统

SCADA（监控控制和数据采集）系统是一个软件程序，用于远程监控和控制变电站操作。该系统接收来自 IED 的有关电网运行的数据，并将其发送到中央控制中心进行分析和处理。SCADA 是变电站自动化中最基本的部分，因此，如果没有 SCADA，变电站自动化几乎是不可能的。

远程终端单元 (RTU)

在变电站自动化中，RTU 是一种基于微处理器的设备，用于在硬件组件（即 IED）和 SCADA 系统之间创建数据传输接口。

可编程逻辑控制器 (PLC)

PLC 不过是在变电站自动化中用于执行特定操作集的微控制器。可以对 PLC 进行预编程以执行自动化任务。

人机界面 (HMI)

HMI 是一种图形用户界面设备，用于为变电站操作员提供通信媒介。使用 HMI，变电站操作员可以与变电站系统交互以控制操作并监控系统参数。

变电站自动化的配置

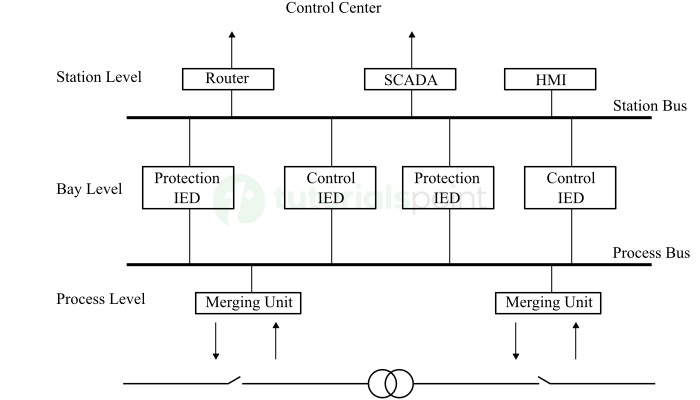

智能电网中变电站自动化的配置包括以下三个级别的设备功能：

• 站级功能
• 间隔级功能
• 过程级功能

这里解释了变电站自动化配置的这三个功能。

站级功能

在此级别，变电站计算机、HMI 和到控制中心的网关是变电站自动化中涉及的主要设备。在这里，消息规范网络充当 SCADA 系统、IED 和中央控制中心之间的通信链路。

间隔级功能

此级别包括控制器和智能电子设备 (IED) 作为主要的变电站自动化设备。这些设备为系统的不同公用事业提供保护，并对配电网络进行实时评估。

过程级功能

在此级别的变电站自动化配置中，光学电压和电流传感器用作核心元件。此级别还包括电流互感器、电压互感器、传感器和开关设备控制和监控系统。在此级别，来自 CT 和 PT 的模拟信号使用合并单元转换为光信号，然后通过光纤链路传输到保护和控制设备。

变电站自动化的优势

变电站自动化的目标是实现电力系统的自动化操作，最大限度地减少人工干预。它带来了以下好处：

• 变电站自动化通过更快的故障检测和隔离以及更短的停电时间来提高电力系统的可靠性。
• 变电站自动化使电网操作更快，减少对人工干预的依赖。这减少了系统事故和火灾的可能性，从而提高了安全性。
• 变电站自动化最大限度地减少了人工参与和错误，从而提高了电力系统的运行效率。
• 变电站自动化还可以根据负载需求自动调整电网参数，并提供稳定的电力供应。
• 变电站自动化使用 SCADA 系统，因此允许从远程位置控制电网操作。

变电站自动化的挑战

以下是变电站自动化实施中的一些主要挑战或障碍：

• 变电站自动化涉及使用智能电子设备和现代先进技术。因此，它需要高额的初始投资。
• 变电站自动化使用易受网络威胁的数字通信技术，因此需要强大的安全系统。
• 变电站自动化中使用的电子设备可能来自不同的制造商，并且可能存在兼容性问题。
• 变电站自动化是一项技术密集型任务，因此需要技术熟练的人员进行安装、操作和维护。

结论

变电站自动化是高效、可靠和安全的电力系统所需的重要技术实施。变电站自动化不过是在电力系统中集成数字通信网络，以便自动监控和控制电力流动。

变电站自动化系统对于实现电力系统所需的效率和可靠性至关重要。继续下一章，了解智能电网中的配电网自动化。
