法律研究双极结型晶体管
双极结型晶体管（BJT）是一种三端电路或器件，可以放大电流的流动。它是一种固态器件，电流在两个端子（即集电极和发射极）之间流动，并由第三个端子（称为基极）控制。与普通的 p-n 结二极管不同，这种晶体管有两个 p-n 结。BJT 的基本符号是n 型和p 型。在双极结型晶体管中，电子电流是由自由电子和空穴共同导通的。
双极结型晶体管的端子
双极结型晶体管中有三个端子，如下所述。
发射极 - 它提供载流子。它被高度掺杂，以便能够向基极注入大量载流子。发射极的掺杂浓度总是大于基极。
基极 - 基极是 BJT 中的中间层，与发射极和集电极相比非常薄。基极的掺杂浓度非常低。
集电极 - 它收集载流子。其掺杂浓度介于发射极和基极之间，这意味着中等掺杂，但其尺寸总是大于发射极和基极。
双极结型晶体管的类型
由于半导体在一个方向上电流流动阻力较小，而在另一个方向上阻力较大。半导体器件的模式是晶体管。在双极结型晶体管中，有两种类型的晶体管，即点接触晶体管和结型晶体管。结型晶体管比点接触晶体管使用得更多。结型晶体管也根据其结构类型进行分类。它们是
NPN 结型晶体管
在这种晶体管中，单个 p 型半导体层夹在两个 n 型半导体层之间。
PNP 结型晶体管
在这种晶体管中，单个 n 型半导体层夹在两个 p 型半导体层之间。
双极结型晶体管是通过将 n 型或 p 型半导体层夹在中间形成的。每个结型晶体管的电极是：发射极、基极和集电极。
BJT 的工作模式
双极结型晶体管有三种工作模式：截止模式、饱和模式和放大模式。我们需要向 npn 或 pnp 晶体管供电直流电压，以便使晶体管在这三个区域中的一个区域工作。晶体管在这三个区域中的任何一个区域工作，这取决于直流电压的极性。施加直流电压意味着晶体管的偏置。

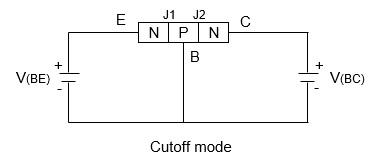

截止模式
在这种模式下，两个结都是反向偏置的，因此没有电流流过器件。因此，晶体管处于关闭状态，并像一个开路开关一样工作。此模式用于开关关闭应用。
饱和模式
在这种模式下，两个结都是正向偏置的，因此电流流过器件。因此，晶体管处于导通状态，并像一个闭路开关一样工作。此模式用于开关打开应用。

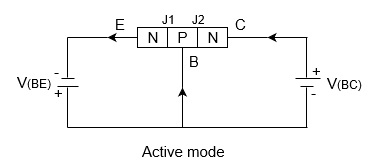

放大模式
在这种模式下，一个结（发射极到基极）是正向偏置的，另一个结（集电极到基极）是反向偏置的。此模式用于放大电流。
BJT 的优点
以下是双极结型晶体管的优点
- 它具有高频工作特性，
- 它具有高驱动能力，
- 它可以用作数字开关。
BJT 的应用
双极结型晶体管主要用于开关和放大。BJT 的应用包括
- 无线电发射机
- 音频放大器
- 电视机
- 计算机
- 手机
