在 Python Matplotlib 中绘制轴上矢量场？

如需在 matplotlib 中绘制轴上矢量场，我们可以按以下步骤进行 −

• 设置图像大小和调整子图之间和周围的空白。

• 使用 numpy 创建 X，Y，T，R，U 和 V 数据点。

• 添加一个到当前图像的轴并使其成为当前轴。

• 使用 quiver() 方法绘制三维箭头场。

• 使用 show() 方法显示图像。

示例

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

n = 8
X, Y = np.mgrid[0:n, 0:n]
T = np.arctan2(Y - n / 2., X - n/2.)
R = 10 + np.sqrt((Y - n / 2.0) ** 2 + (X - n / 2.0) ** 2)
U, V = R * np.cos(T), R * np.sin(T)

plt.axes([0.025, 0.025, 0.95, 0.95])
plt.quiver(X, Y, U, V, R, cmap="copper")

plt.show()

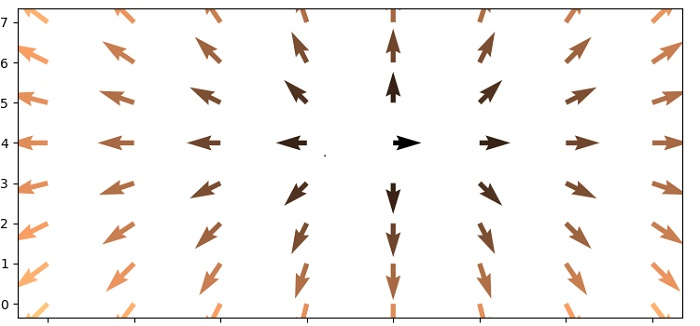

输出
