蜂窝概念 - GPRS架构

以下新的 GPRS 网络在现有 GSM 网络中添加了以下元素。

通用分组无线业务 (GPRS)

GPRS 将分组数据传输引入移动用户。
GPRS 旨在与现有 GSM 基础设施一起使用，并增加分组交换节点。
这种分组模式技术使用多时隙技术以及对所有编码方案 (CS-1 到 CS-4) 的支持，将数据速率提高到 160 kbit/s。
GPRS 系统使用为 GSM 定义的物理无线电信道。GPRS 使用的物理信道称为分组数据信道 (PDCH)。
PDCH 可以分配给 GPRS（专用 PDCH），或者仅当没有电路交换连接需要它们时（按需）由 GPRS 使用。运营商可以为每个小区定义 0-8 个专用 PDCH。运营商可以指定他希望他的 PDCH 位于何处。
小区中的第一个专用 PDCH 始终是主 PDCH (MPDCH)。在小区拥塞的情况下，按需 PDCH 可以被传入的电路交换呼叫抢占。

GPRS 网络的服务 GPRS 支持节点 (SGSN) 元素提供许多专注于系统整体 IP 元素的任务。它为移动设备提供各种服务 -

SGSN 内有一个位置寄存器，它存储位置信息（例如，当前小区、当前 VLR）。它还存储与特定 SGSN 注册的所有 GPRS 用户的用户配置文件（例如，IMSI、使用的分组地址）。

GGSN（网关 GPRS 支持节点）是 GSM EDGE 网络架构中最重要的实体之一。
GGSN 组织 GPRS/EDGE 网络与移动设备可能连接到的外部分组交换网络之间的互通。这些可能包括互联网和 X.25 网络。
GGSN 可以被认为是网关、路由器和防火墙的组合，因为它向外部隐藏内部网络。在运行时，当 GGSN 接收到寻址到特定用户的數據时，它会检查用户是否处于活动状态，然后转发数据。在相反的方向上，来自移动设备的分组数据由 GGSN 路由到正确的目标网络。

移动台 (MS) - 需要新的移动台才能访问 GPRS 服务。这些新的终端将与 GSM 向后兼容，用于语音呼叫。有三种类型的手机。A 型：GPRS 和语音（同时），B 型：GPRS 和语音（自动切换），C 型：GPRS 或语音（手动切换）。
BTS - 现有基站收发信机需要软件升级。
BSC - 需要软件升级和安装名为分组控制单元 (PCU) 的新硬件。PCU 负责处理无线接口的介质访问控制 (MAC) 和无线链路控制 (RLC) 层以及 Gb 接口的 BSSGP 和网络服务层。每个 BSC 有一个 PCU。Gb 接口承载来自 SGSN（服务 GPRS 支持节点）到 PCU 的 GPRS/EGPRS 通信。
GPRS 支持节点 (GSN) - GPRS 的部署需要安装新的核心网络元素，称为服务 GPRS 支持节点 (SGSN) 和网关 GPRS 支持节点 (GGSN)。
数据库 (HLR、VLR 等) - 网络中涉及的所有数据库都需要软件升级，以处理 GPRS 引入的新呼叫模型和功能。

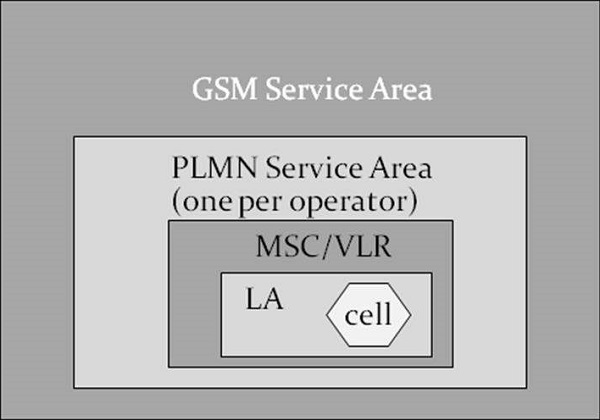

小区 - 小区是基本服务区域，一个 BTS 覆盖一个小区。每个小区都分配一个小区全球标识 (CGI)，这是一个唯一标识小区的号码。
LA - 一组小区构成一个位置区域。当用户接听来电时，这就是要寻呼的区域。每个位置区域都分配一个位置区域标识 (LAI)。每个位置区域由一个或多个 BSC 提供服务。
MSC/VLR 服务区域 - 一个 MSC 覆盖的区域称为 MSC/VLR 服务区域。
PLMN - 一个网络运营商覆盖的区域称为 PLMN。一个 PLMN 可以包含一个或多个 MSC。
GSM 服务区域 - 用户可以访问网络的区域。
