什么是接地导体以及如何计算其尺寸？

接地，也称为接地，被定义为将非带电部件（如电气设备的金属框架或电力系统的一些电气部件，如星形连接系统的零点）连接到大地或地面的过程。

在电气系统中进行接地的主要目的是防止事故和损坏系统设备。

在本文中，我们将讨论接地导体以及如何根据要求计算接地导体的正确尺寸。

什么是接地导体？

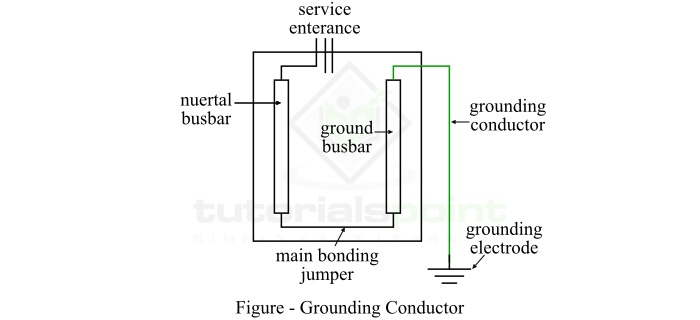

电气系统中故意连接到地面或大地的导线或导体称为接地导体。接地导体也称为接地线或地线。

接地导体的一端通常连接到电器的外壳或金属外壳，另一端连接到地面。接地导体的首要功能是防止由于电气系统故障造成的事故和损坏。在正常运行条件下，地线没有电流流过。

接地导体的选择应使其能够为故障条件下的大电流提供一条非常低的电阻路径。因此，接地导体为故障电流提供了一条低阻抗的替代路径。

因此，当电器发生故障并且泄漏电流在电器的金属外壳中循环时。如果我们在电器和大地之间提供一个接地导体，则泄漏电流将流过地线而不是人体或电器的其他非带电部件。

接地导体的颜色编码

在大多数情况下，接地导体由裸线制成，没有任何颜色的绝缘涂层。但是，在各种应用中，绝缘导线用作接地导体，这种导线的绝缘涂层颜色应为绿色或绿黄条纹。

根据 IEC-60446、BS-7671、AS/NZS 3000:2007 3.8.3 等各种标准，用作接地导体的导线的绝缘涂层颜色为绿黄条纹。但是，在印度、加拿大和巴西等一些国家，绿色绝缘导线用作接地导体。

接地导体尺寸的计算

正如我们在上一节中讨论的那样，接地导体的目的是在故障条件下为电流提供一条非常低阻抗的路径。因此，它将电器机壳或外壳的电压降低到零。因此，我们必须为特定应用选择合适的接地导体线径，这取决于系统的故障电流额定值。

在实际应用中，通常的做法是选择接地导体的尺寸，其电流容量不应小于相导体或过电流保护装置容量的 25%。

下表帮助我们根据NEC（国家电气规范）选择接地导体的最小尺寸：
