8212引脚图

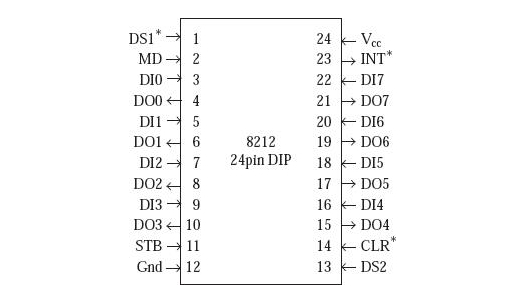

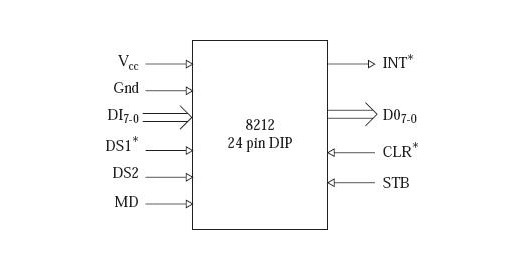

如今，我们发现8212作为一种双列直插式封装芯片，共有24个引脚。下面是其功能引脚图。

它需要+5V直流电源才能工作。8212中的8位锁存器接收来自DI7到DI0的八个数据输入的信息。帮助信息锁存的条件取决于模式引脚MD的逻辑状态。锁存器中的信息从D7-D0的数据输出引脚输出。信息锁存的条件取决于MD引脚。

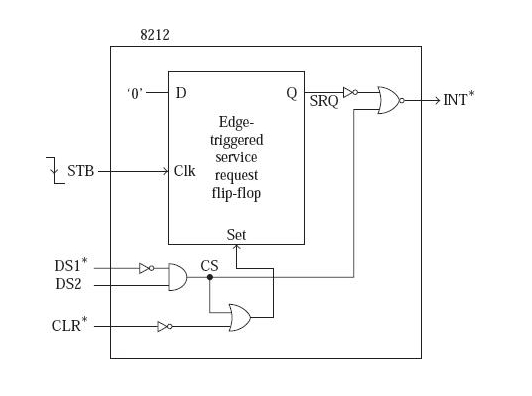

8212具有边沿触发的D型触发器。我们称之为服务请求触发器。它负责在INT*引脚上产生中断请求。INT*是一个低电平有效的输出引脚，在中断驱动的数据传输方案中很有用。下面显示了负责激活INT*信号的内部结构。

从上图可以看出，INT*在以下两种情况下被激活。

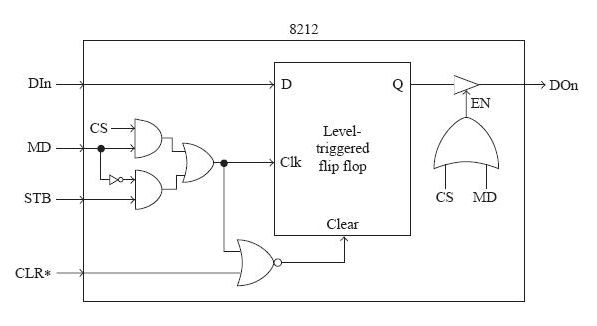

从图中可以得出以下结论：当MD=1时，CS作为锁存器的时钟；当MD=0时，STB作为锁存器的时钟。当时钟处于高电平时，锁存器的输出Q跟随相应的DI输入。当时钟由高电平转换到低电平时，数据锁存生效。当EN信号被激活时，输出Q的数据将出现在相应的DO引脚上。当CS=1或MD=1时，EN信号被激活。

简要概述一下引脚：

Vcc	始终连接到+5V直流电源。
GND	连接到地。
MD	模式输入引脚，决定锁存器的时钟源。如果MD=0，则STB作为锁存器的时钟输入；如果MD=1，则CS作为锁存器的时钟输入。
STB	脉冲输入。
DS1*, DS2	器件选择引脚。
DI7-0	八个数据输入，从D7到D0。
DO7-0	数据输出。
INT*	中断输出引脚，用于中断微处理器。
CLR*	异步清零输入，低电平有效。
