ESP32及其引脚说明

---

对于物联网项目，我们需要使用微控制器。ESP32就是这样一种微控制器，可以用来开始学习物联网和制作物联网电路。因此，了解其引脚布局以及每个引脚的用途和使用方法非常重要。本文首先说明ESP32 Wroom 30引脚微控制器的引脚布局。然后描述ESP32中不同类型的引脚。ESP32用于各种应用，包括使用wifi、发射器和接收器设备、串行外围接口、模拟和数字设备以及大量传感器。

ESP32引脚类型说明

步骤1 − 描述ESP32的电源引脚。

步骤2 − 描述ESP32的GPIO引脚。

步骤3 − 描述ESP32的模拟引脚。

步骤4 − 描述ESP32的I2C引脚。

步骤5 − 描述ESP32的DAC引脚。

步骤6 − 描述ESP32的触摸引脚。

步骤7 − 描述ESP32的发射器和接收器引脚。

ESP32引脚布局

这就是ESP32 wroom 30引脚微控制器的样子。ESP32 Wroom 30引脚微控制器有30个引脚，一面15个引脚，另一面15个引脚。

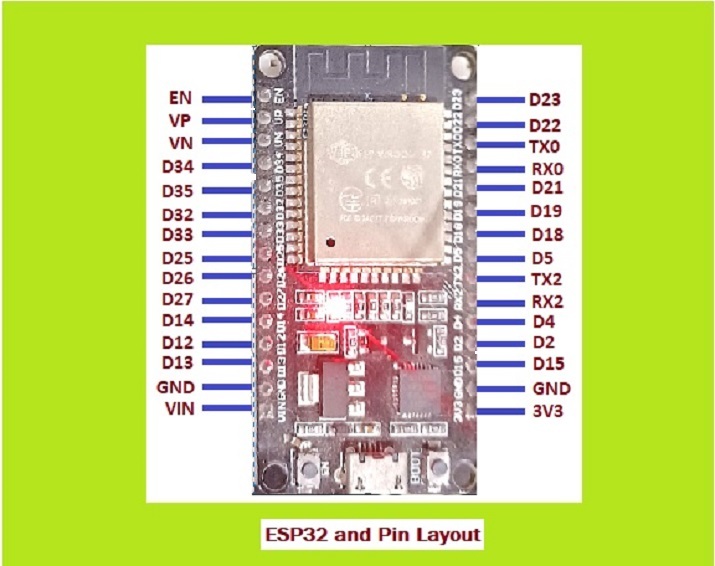

图：显示带有引脚编号的ESP32微控制器

ESP32的电源引脚

ESP32有2个GND输出引脚。它有两个正电压引脚，Vin和3V3。Vin可以连接到5V到14V的外部电源。3V3是输出3.3伏并为ESP32供电的引脚。

ESP32的通用输入输出(GPIO)引脚

ESP32 wroom 30引脚微控制器有25个GPIO引脚。虽然这些引脚可以用于不同的功能，但有一些不安全的引脚应该避免使用，例如RX0和TX0。此处下划线标注的是安全使用的引脚。下表列出了所有GPIO引脚及其GPIO编号

GPIO引脚	ESP32引脚
GPIO 1	TX0
GPIO 2	D2
GPIO 3	RX0
GPIO 4	D4
GPIO 5	D5
GPIO 12	D12
GPIO 13	D13
GPIO 14	D14
GPIO 15	D15
GPIO 16	RX2
GPIO 17	TX2
GPIO 18	D18
GPIO 19	D19
GPIO 21	D21
GPIO 22	D22
GPIO 23	D23
GPIO 25	D25
GPIO 26	D26
GPIO 27	D27
GPIO 32	D32
GPIO 33	D33
GPIO 34	D34
GPIO 35	D35
GPIO 36	VP
GPIO 39	VN

ESP32的模拟引脚

ESP32有15个支持模拟功能的引脚，称为ADC引脚。ESP32的模数转换器ADC1和ADC2可以将0V到3.3V的电压映射到0到4096之间的数字。下表列出了所有模拟引脚及其编号

模拟引脚	ESP32引脚
ADC2_0	D4
ADC2_2	D2
ADC1_0	VP
ADC1_3	VN
ADC1_4	D32
ADC1_5	D33
ADC1_6	D34
ADC1_7	D35
ADC1_8	D25
ADC1_9	D26
ADC2_0	D4
ADC2_2	D2
ADC2_3	D15
ADC2_4	D13
ADC2_5	D12
ADC2_6	D14
ADC2_7	D27

ESP32的I2C（集成电路间通信）接口

ESP32的I2C接口用于ESP32（主设备）和传感器（从设备）之间的通信。对于这种通信，分配了ESP32的D22和D21引脚。下表列出了所有I2C引脚及其引脚编号

用于I2C通信	ESP32引脚
SCL	D17
SDA	D16

ESP32的DAC引脚

DAC引脚	ESP32引脚
DAC1	D25
DAC2	D26

ESP32的触摸引脚

ESP32 wroom 30引脚微控制器有9个触摸引脚。它们从Touch 0列到T9，不包括30引脚微控制器中没有的T1。

触摸引脚	ESP32引脚
Touch 0	D4
Touch 2	D2
Touch 3	D15
Touch 4	D13
Touch 5	D12
Touch 6	D14
Touch 7	D27
Touch 8	D33
Touch 9	D32

ESP32的发射器和接收器引脚

虽然ESP32有三个UART（通用异步收发器）接口，但在使用距离传感器等设备时，只有UART2的以下引脚是安全使用的选项。

本文首先给出ESP32 wroom 30引脚微控制器的引脚图。ESP32微控制器在制作物联网电路时可用于各种应用。其引脚可用作GPIO引脚、模拟引脚、触摸引脚、UART引脚、接收器/发射器、I2C通信或用于其他用途，例如基本的电源连接。本文首先给出引脚布局，然后在将引脚分为不同的类别后，以表格形式呈现引脚。以及指定引脚可以使用的用途，

发射器/接收器引脚	ESP32引脚
TX2	D22
RX2	D21
