MATLAB中的极坐标系外观和行为

在数据可视化中，极坐标系用于表示极坐标中的数据。极坐标系提供了一种以极坐标图的形式可视化复杂数据的方法。阅读本文以了解更改极坐标系属性以控制其外观和行为的方法。

在学习自定义极坐标系的外观和行为之前，让我们看看如何在MATLAB中创建极坐标系和极坐标图。

如何在MATLAB中创建极坐标系？

在MATLAB中，有一个名为“polaraxes”的内置函数用于在MATLAB图形中创建极坐标系。

其语法如下：

polaraxes();

示例

以下示例演示了如何在MATLAB中使用“polaraxes”函数创建极坐标系。

% MATLAB code to create default polar axes
% Create a default polar axes
polaraxes;

% Sample data to create a polar plot
theta = linspace(0, 2*pi, 150);
value = sin(2*theta);

% Plot data on the polar axes
polarplot(theta, value);
title('Default Polar Axes');

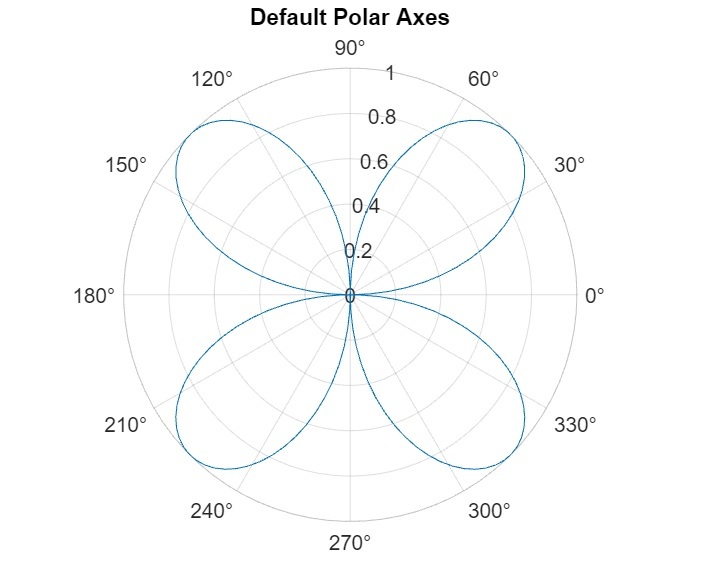

输出

它将产生以下输出：

此示例代码演示了如何在MATLAB中创建具有默认属性的极坐标系。

极坐标系属性

以下是我们可以更改的MATLAB中极坐标系的一些重要属性。

坐标轴刻度
坐标轴限制
坐标轴刻度标签
R轴（径向轴）刻度角度

让我们讨论如何使用MATLAB自定义这些极坐标系的每个属性。

向极坐标系添加坐标轴刻度

在极坐标系中，坐标轴刻度是用于表示坐标轴特定数据值的小标记。

在极坐标系的情况下，我们有两个坐标轴刻度，即径向轴刻度（y轴刻度）和角轴刻度（x轴刻度）。

在MATLAB中，我们有两个选项，即“ThetaTick”和“RTick”，分别用于向极坐标系添加角度和径向坐标轴刻度。

示例

这是一个显示向极坐标系添加坐标轴刻度的方法的示例。

% MATLAB code to add customized axes ticks
% Creating default polar axes
ax = polaraxes;

% Defining Sample data to create a polar plot
theta = linspace(0, 2*pi, 100);
value = sin(2*theta);

% Creating a polar plot
polarplot(ax, theta, value);
title('Customized Polar Axes with Ticks');

% Adding axes ticks to polar axes
ax.ThetaTick = [0:45:315];
ax.RTick = [0:0.2:1];

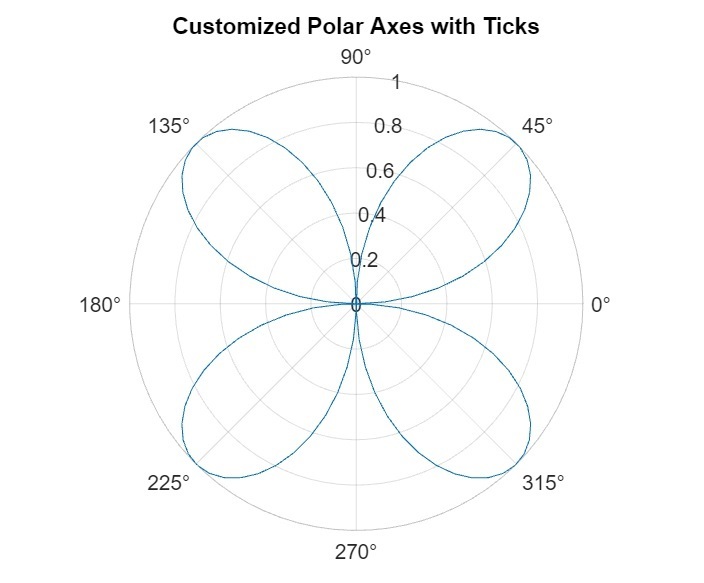

输出

它将产生以下输出：

此示例演示了如何添加自定义极坐标轴刻度。

自定义极坐标系的坐标轴限制

在MATLAB中，我们可以自定义极坐标系的限制。为此，MATLAB提供了两个内置函数，即“thetalim”和“rlim”，分别用于自定义θ轴限制和径向轴限制。

其语法如下：

thetalim(Vector of theta axis limits);
rlim(Vector of r-axis limits);

示例

请看下面的例子来理解这项任务。

% MATLAB code to customize polar axes limits
% Create a polar axis
ax = polaraxes;

% Create data for polar plot
t = linspace(0, 2*pi, 100);
r = sin(2*t);

% Create a polar plot of the data
polarplot(ax, t, r);

% Customize the polar axis limits
rlim([0, 2]);	% Radial axis limit
thetalim([0, 180]); % Theta axis limit

输出

它将产生以下输出：

此示例演示了如何自定义极坐标图的坐标轴限制。

向极坐标系添加坐标轴刻度标签

MATLAB还提供了一种向极坐标图中的极坐标系添加自定义坐标轴刻度标签的方法。为此，MATLAB有两个内置函数，即“rticklabels”和“thetaticklabels”，分别用于自定义径向轴刻度标签和θ轴刻度标签。

其语法如下：

rticklabels(Specify R-Tick Labels);
thetaticklabels(Specify Theta-Tick Labels);

示例

让我们来看一个例子，了解如何向极坐标系添加自定义坐标轴刻度标签。

% MATLAB code to customize polar axes tick labels
% Create a polar axis
ax = polaraxes;

% Create data for polar plot
t = linspace(0, 2*pi, 100);
r = sin(t);

% Create a polar plot of the data
polarplot(ax, t, r);

% Customize polar axes ticks and labels
rticks([0, 0.2, 0.4, 0.6, 0.8, 1.0]);         % Radial axis ticks

% Radial axis tick labels
rticklabels({'a=0', 'b=0.2', 'c=0.4', 'd=0.6', 'e=0.8', 'f=1.0'});

thetaticks([0, 90, 180, 270]);                 % Theta axis ticks

% Theta axis tick labels
thetaticklabels({'Right', 'Top', 'Left', 'Bottom'});

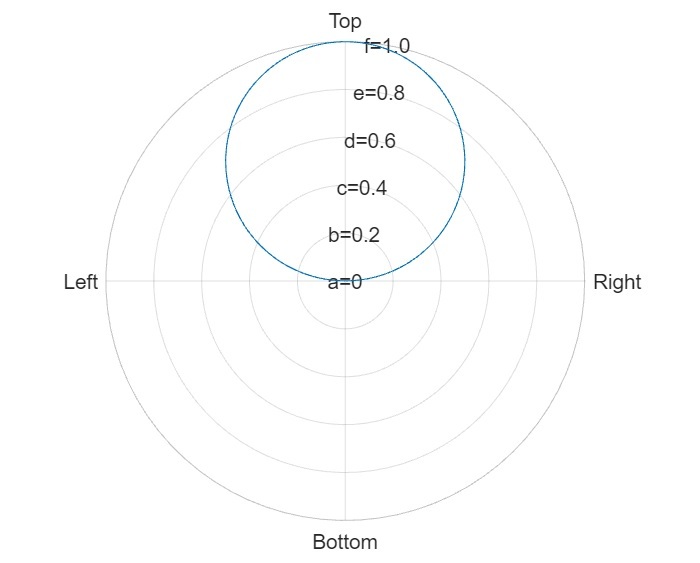

输出

它将产生以下输出：

此示例演示了自定义极坐标图坐标轴刻度标签的方法。

更改极坐标系的R刻度角度

在MATLAB中，我们可以更改径向轴刻度的角度。为此，MATLAB提供了一个函数“rtickangle”。

其语法如下：

rtickangle(axis, angle);

示例

以下示例显示了更改极坐标系R刻度角度的方法。

% MATLAB code to change R-tick angle
% Create a polar axis
ax = polaraxes;

% Create data for polar plot
t = linspace(0, 2*pi, 100);
r = sin(2*t);

% Create a polar plot of the data
polarplot(ax, t, r);

% Change the R-tick angle
rtickangle(ax, 270);	% Rotating R-tick to 270°
