什么是施拉格电机？

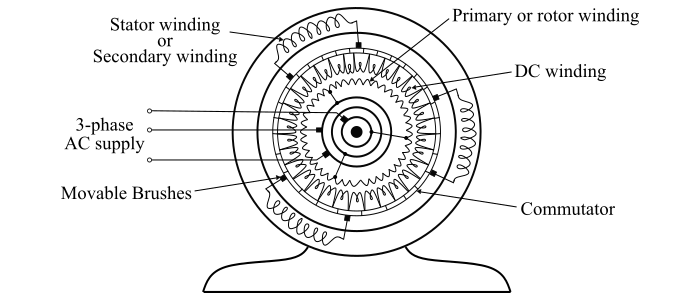

施拉格电机是一种反接的三相感应电机，其主绕组位于转子，副绕组位于定子。图中显示了 2 极施拉格电机的示意图。

在施拉格电机中，三相电源供电给转子电路。产生的气隙磁通相对于转子以同步速度 Ns 旋转，转子以相反方向的速度 Nr 旋转，并具有短路的转子绕组。结果，磁场相对于定子以滑差速度旋转，在其内部感应出频率等于滑差频率的电流。因此，电机产生转矩。

转子还在与主绕组相同的槽中设有直流绕组。施拉格电机的直流绕组也称为**三次绕组**或**调节绕组**。直流绕组连接到换向器，换向器上放置三组电刷对，用于将三相电动势注入定子绕组或副绕组，以控制电机的速度和功率因数。

当注入的电动势与副绕组电动势相加时，电机的速度增加；当注入的电动势与副绕组电动势相反时，电机的速度降低。放置在相同换向器段上的电刷抵消了副绕组的影响，因此机器工作时如同反接感应电机。电刷电动势的频率始终是滑差频率，因为旋转磁场相对于电刷以滑差速度移动。

施拉格电机的优点

施拉格电机相对于感应电机的优点如下：

• 施拉格电机在很宽的速度范围内提供恒定的转矩。

• 施拉格电机产生的功率与电机的速度成正比。

• 不需要外部电阻进行电机调速，因此提高了施拉格电机的整体效率。

• 施拉格电机的速度与负载无关。

• 施拉格电机的速度可以很容易地在 0.5 N_s 到 1.5 N_s 的范围内增加或降低。

施拉格电机的缺点

施拉格电机具有以下缺点：

• 与相同额定值的感应电机相比，施拉格电机更贵。

• 施拉格电机的维护成本高于感应电机。

• 施拉格电机的转子转动惯量大于相同尺寸的感应电机。

• 由于存在第三绕组（或直流绕组），施拉格电机的损耗增加。

• 主绕组位于转子上限制了电源电压，进而限制了电机的输出。
