多路复用器和解码器的区别

**多路复用器**和**解码器**都是组合数字电路，广泛用于许多通信系统中的信号传输。基本上，多路复用器和解码器都执行几乎相同的功能，但是它们在许多方面彼此不同。

多路复用器和解码器之间主要的区别在于它们的功能：多路复用器的主要功能是传输数据，而解码器的主要功能是解释编码数据。

在本文中，我们在下表中列出了多路复用器和解码器之间所有重要的区别。

什么是多路复用器？

**多路复用器**或**MUX**是一种组合数字电路，它选择多个输入信号中的一个，并将所选的输入信号传输到单个输出线。多路复用器也称为**数据选择器**，因为它从多个输入中选择一个输入并将其传递到单个输出线。多路复用器的操作原理是**多对一**。

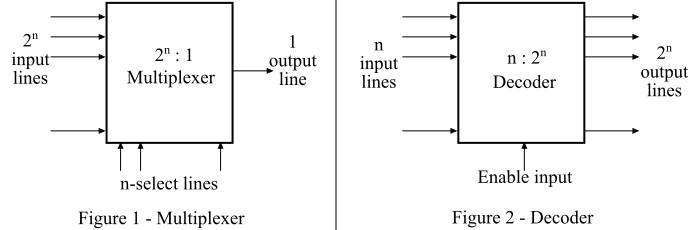

多路复用器的框图如图1所示。对于多路复用器，有2ⁿ个输入数据线和1个输出线，其中n是MUX的选通线数，用于向电路提供控制信号。多路复用器的一些常见应用包括数据路由、波形生成等。

**解码器**是一种组合逻辑电路，它具有多个输入和输出线。因此，解码器具有“n”个输入线和最多“**m**”个输出线，其中**m = 2ⁿ**。当解码器电路启用时，根据存在的输入组合，2ⁿ个输出线中的一条将被激活为高电平。解码器的框图如图2所示。

对于解码器，对于每个输入组合，只有一个输出为真。因此，解码器也称为**最小项生成器**或**最大项生成器**。在二进制代码的上下文中，解码器也可以定义为：它是一个逻辑电路，它接收“n”个输入二进制代码并将其转换为相应的输出信号。

解码器广泛应用于许多应用中，例如七段显示器、存储系统中的地址解码、控制单元、网络和电信系统等。

Explore our latest online courses and learn new skills at your own pace. Enroll and become a certified expert to boost your career.

多路复用器和解码器是具有几乎相同功能的组合逻辑电路。但是，这两个电路在许多方面彼此不同，在下表中突出显示：

区别依据	多路复用器	解码器
定义	具有2ⁿ个输入线和仅1个输出线的组合逻辑电路称为多路复用器或MUX。	具有“n”个输入线和最多2ⁿ个输出线的组合逻辑电路称为解码器。
操作	多路复用器选择多个输入中的一个，并将所选的输入信号传输到单个输出。	解码器接收n个输入二进制代码并将其转换为相应的输出信号。
主要功能	多路复用器的主要功能是传输数据和信号。	解码器的主要功能是解释编码数据。
操作控制	在多路复用器中，选择线用于控制操作，即选择线决定允许哪个输入信号通过到输出。	解码器具有一个使能输入，用于控制其操作。
输入线	多路复用器具有2ⁿ个输入线，其中“n”是选择线的数量。	解码器具有“n”个输入线。
输出线	多路复用器只有一个输出线。	解码器具有2ⁿ个输出线。
类型	根据输入和输出线的数量，多路复用器的常见类型有： 8:1多路复用器 16:1多路复用器 32:1多路复用器	根据输入和输出的数量，解码器的常见类型有： 2:4解码器 3:8解码器 4:16解码器
应用	多路复用器用于许多应用，例如通信系统、数据路由、波形发生器、计算机存储器等。	解码器用于七段显示器、存储系统中的地址解码、控制单元、网络和电信系统等应用。

多路复用器和解码器都是组合逻辑电路。上表列出了多路复用器和解码器之间所有显著的区别。多路复用器和解码器之间最显著的区别在于，多路复用器具有多条输入线和只有一条输出线，而解码器具有多条输入线（例如“**n**”条）和多条输出线（将为2ⁿ条）。
