电气安全 - 电缆

---

---

电缆是由包裹在护套中的多根导线组成的，它确保了平稳的电力供应。安装时需要严格按照国家电力规范和国家建筑规范进行，以满足各种电气应用的需求。

电缆类型

根据设计和应用的不同，电缆类型超过20种。这里我们考虑几种重要的类型：

非金属护套电缆（NM电缆）

这些电缆具有柔性塑料护套，包含两到四根导线，通常用于室内住宅布线，特殊类型用于地下和室外布线。

地下馈线电缆（UF电缆）

此类电缆中的导线被分组并嵌入柔性材料中。它们适用于户外照明和地下应用。

金属护套电缆（BX电缆）

有三根绞合铜线，用交联聚乙烯和PVC护套绝缘。这些电缆用于户外应用和高应力安装。

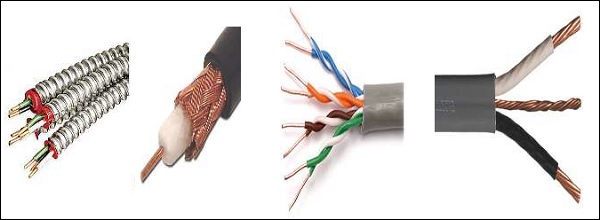

下图显示了不同类型的电缆：

多导体电缆（MC电缆）

多根独立绝缘的导体。外部绝缘提供了额外的保护。各种MC电缆用于家庭和音乐行业。例如，音频多芯“蛇形电缆”。

同轴电缆（Heliax电缆）

管状绝缘层和管状导电屏蔽保护电缆的内导体。由于两个内护套共享相同的几何轴线，因此同轴的名称是合理的。它用于传输电视信号和连接视频设备。

非屏蔽双绞线（UTP）

UTP电缆由两根绞合在一起的实心铜芯导线组成，并且没有单独绝缘。它们经常用于电话、安全摄像头和数据网络。

排线

它具有多根导线在平面内彼此平行排列。排线适用于低压应用，例如计算机及其外围设备。

直埋电缆（DB电缆）

它可以是特制的同轴电缆或捆绑的光纤电缆，具有多层带状金属护套、厚橡胶覆盖层和减震凝胶防水包裹的加固胶带。这被认为是传输和通信需求的流行选择。

双导线电缆（TL电缆）

TL电缆由两根导线组成，通常用于将信号从天线传输到电视和收音机等接收器。

对绞线

有两根独立绝缘的导体，用于直流或低频交流应用。

双绞线

TPC中的内绝缘导线是绞合或缠绕在一起的；否则，它与对绞线相同。

热阻的重要性

热阻是指电缆绝缘熔化的最佳温度。它取决于布线的面积，在设计地下电力网络时，需要考虑热现象。在地下电力系统中，电缆的核心温度不应超过电缆操作的最大温度（65℃）。

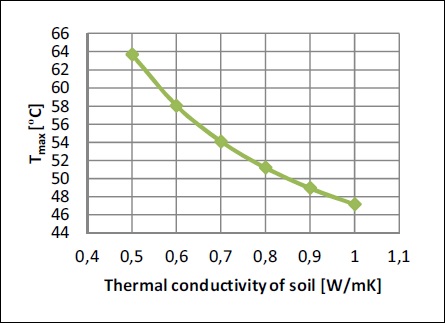

下图显示了电缆核心温度随土壤热导率增加的变化：

由于电缆需要将其热量散发到周围环境中，因此热导率会根据电缆层中使用的材料而变化。

土壤的热导率会改变电力电缆传热强度。随着导电率的增加，土壤接收热量的速度更快，电缆温度降低。土壤导电率取决于含水量（由降雨或干旱引起）和湿度。在地下电力网络系统中工作时，应有效地进行温度分布。

安全预防措施

现在让我们考虑一些安全预防措施：

• 制定安全计划，其中包括符合规范和标准的紧急活动和疏散。

• 应雇用专业且受过培训的电工，他们了解安全协议和周围的工作环境。

• 工人必须使用绝缘手套、安全眼镜、鞋子和防护服，以防范电气风险。

• 应定期进行维护和测试。

问题

1. 金属护套电缆中用于交联芯线的材料是什么？

a) 铜

b) PVC

c) 聚乙烯

d) 铝

答案：c

2. 哪种电缆适合摄像头和数据网络？

a) 双导线电缆

b) 非屏蔽双绞线

c) 直埋电缆

d) 双绞线

答案：b

3. 随着土壤热导率的增加，电缆核心温度会发生什么变化？

a) 升高

b) 降低

c) 不变

d) 无法预测

答案：b
