供电系统类型

---

---

现在我们将学习不同类型的供电系统。在开始之前，我们需要了解什么是电源。

电源

向电气负载供电称为电源。电源的主要功能是将来自电源的电流转换为正确的电压、电流和频率，以供负载使用。电源插座、电池等储能设备、燃料电池、发电机、太阳能转换器通常被称为电源。

电源分为不同的类别。在随后的章节中，我们将了解这些不同的类别。

直流电源

这种类型的电源向负载提供恒定的直流电压。它可以由直流电源或交流电源提供。

交流-直流电源

借助整流器，交流能量可以提供直流电源，整流器将变压器输出电压转换为变化的直流电压。直流电压通过电子滤波器，将其转换为非稳压直流电压。输出串联还有一个电阻器，用于限制充电电流，最终输出功率馈送到负载。

开关电源 (SMPS)

主要输入通过整流器和滤波器转换为直流电压，然后由电子开关以高频（10 KHz- 1 MHz）进行通断。它具有安全功能，可以保护设备和用户。

线性稳压器

线性稳压器将变化的直流电压转换为恒定电压。它具有限流功能，可以保护电源和负载免受过流的影响。它独立于输入电压和负载阻抗的波动，提供稳定的值。

交流电源

交流电源可以从主电源获取，并借助升压和降压变压器转换为所需的电压。此电源分为单相和三相系统。

可编程电源

PPS 通过模拟输入或数字接口（如 RS 232）提供远程控制操作。受控属性包括电压、电流和频率（对于交流电）。

不间断电源

UPS 具有同时从两个或多个电源获取电力的功能。它用作备用电源，因为它在主电源掉电或故障时接管负载。该过程非常快，负载永远不会经历中断。

高压电源

HDPS 提供大部分能量，即 20KV 以上应用的数百或数千伏特。它包括电压倍增器或高匝比变压器或两者兼而有之，以产生高电压。

电源原理

在现代发电厂，发电电压为 25 KV，并将其转换为 400 KV。发电机组的数量设计为提供满足季节性负载变化所需的灵活性。其原理是通过环形系统向任何用户供电，并从两个方向小心地供电，并配有适当的保护和防止停电。

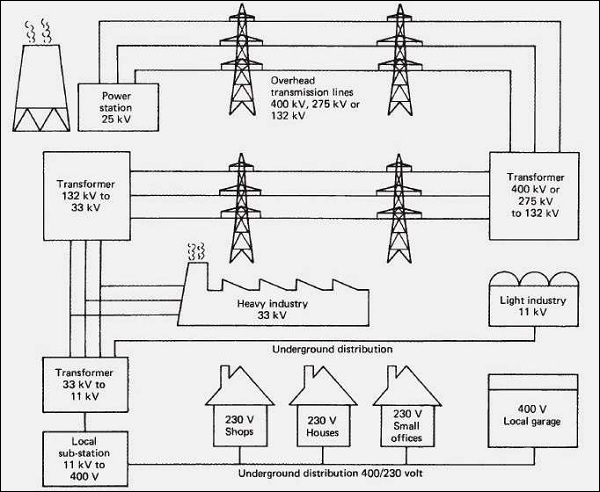

下图显示了从发电厂到用户的电力供应分配 -

实践

应聘请受过培训的员工从事电气工作。每项电气工作都必须遵循以下规范和标准，包括 -

• OSHA 对员工的电气安全要求

• 国家电气规范

• NFPA 70

外部电源的实践适用于计算机、电动汽车、焊接目的、飞机电源和插头适配器。

电源特性

电源的电气特性是指电力的质量。

• 外形尺寸
• 纹波系数
• 额定功率
• 标称电压
• 工作电压范围
• 输入频率范围
• 效率
• 负载调整率
• 线路调整率
• 瞬态响应
• 保持时间
• 保护
• 峰值浪涌电流

问题

1. 哪种类型的电源需要模拟输入？

a) 高压电源

b) 可编程电源

c) 开关电源

d) 交流-直流电源

答案：b

2. 以下哪一项在交流-直流电源中不需要？

a) 变压器

b) 整流器

c) 滤波器

d) 电感器

答案：d

3. 以下哪一项不是电源的特性？

a) 跳闸时间

b) 浪涌电流

c) 线路调整率

d) 纹波系数

答案：a
