低电压过载保护

---

---

现在我们将学习与低电压过载保护相关的不同概念。

低电压释放

如果线路电压下降到异常低的值，则电气机械会损坏或无法启动服务。由于电压过低，启动器最终接触保持电磁铁上的分流线圈断开了电机与线路的连接。线路电压恢复后，电机恢复其服务。低电压释放是意外且危险的。为了保护机器，应提供低电压保护。

低电压过电流故障

在低电压条件下，防止温度升高的保护称为过电流保护。过电流有三个主要原因。原因如下所示 -

设备过载

当设备承受超过其额定值的负载时，就会发生过载情况。这会导致过多的热量产生。

短路

如果线路与线路或线路与中性线之间有任何连接，则会导致短路。这会产生高于指定额定值的温度。

接地故障

如果电流从导体流向未绝缘的金属，则会发生接地故障。

过载保护

电路中的电流基于负载的需求。如果电流增加并超过电气设备的额定值，则系统过载。导线或电缆可能无法承受更高的电流。电线变热，甚至熔化绝缘层。这会导致火灾隐患。因此，过载保护对于避免此类事故至关重要。

过载情况的原因

以下是过载情况的不同原因 -

• 在同一电路中过度使用延长线和多插头适配器。

• 一次运行过多电器。

• 当使用更多电力时，例如电气装饰。

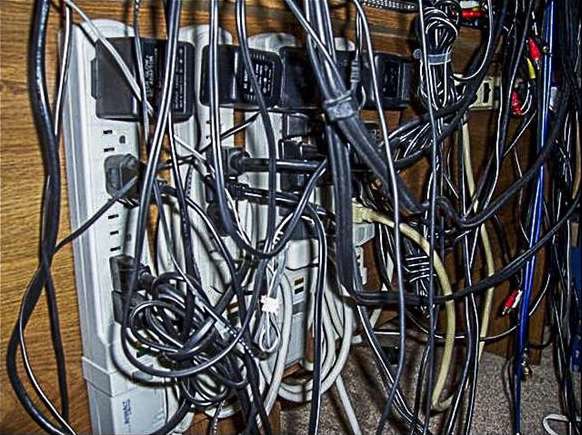

下图显示了延长线的过度使用 -

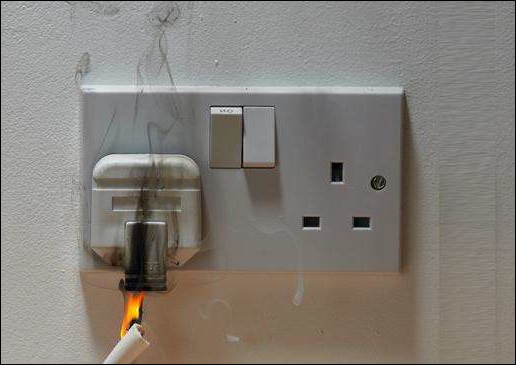

下图显示了由于过载而引发火灾隐患的方式 -

低电压过载的迹象

现在让我们看看低电压过载的不同迹象。以下是不同的迹象 -

• 灯光闪烁
• 电器或墙壁插座产生火花
• 开关板温热
• 灯光、电视机变暗
• 电机速度降低

为了避免此类问题，熔断器和微型断路器用作保护装置。在故障情况下，熔断器应熔断，断路器应打开电路。保护导体和设备免受过高电流也至关重要。

导体保护

每根电缆都有一个额定电流，这是电缆的最大安全电流容量。此载流能力取决于以下因素 -

• 材料 - 铝或铜

• 结构 - 单根导体或成组的导体

• 路径介质 - 开阔空气、接地或靠近热炉或在通风良好的房间内等。

熔断器或断路器应根据电缆尺寸选择。当故障电流达到熔断器时，它会熔断。这会对电缆造成短暂的过载情况。电缆必须在非常短的时间内承受瞬时过载。少量过热不会产生危险水平。这称为慢熔保护。

设备保护

熔断器和断路器可以保护电缆。但是，它们对保护插入电路的小型使用设备不敏感。因此，这些保护装置内置于电器中以防止过载。外部熔断器用于主服务面板或子面板，但设备熔断器或断路器保护电气设备的每个部分，从而确保系统安全。

下图显示了电机内部的热熔断器 -
