如何使用 Matplotlib 在 Python 中可视化稀疏矩阵？

---

稀疏矩阵是一种特殊类型的矩阵，其中大部分元素为零。这些矩阵通常出现在图论、机器学习和网络分析等应用中。可视化稀疏矩阵可以提供对非零值分布和模式的宝贵见解。在本文中，我们将了解如何使用流行的数据可视化库 Matplotlib 在 Python 中可视化稀疏矩阵。

理解稀疏矩阵

稀疏矩阵是指其中大多数元素为零的矩阵。如果显式表示所有零，则这些矩阵通常很大且存储在内存中效率低下。稀疏矩阵使用只存储非零元素及其相应索引的特殊数据结构，从而节省内存。

Python 提供了几个用于处理稀疏矩阵的库，例如 SciPy 的 sparse 模块。在本文中，我们将重点介绍使用 Matplotlib 库可视化稀疏矩阵，该库提供了多功能的绘图功能。

先决条件

要按照本文中的示例操作，您需要在系统上安装 Python，以及 Matplotlib 和 SciPy 库。您可以使用 pip 包管理器通过在终端中执行以下命令来安装 Matplotlib 和 SciPy

pip install matplotlib
pip install scipy

稀疏矩阵示例

我们在本文示例中将使用的一个示例稀疏矩阵在下面的代码中创建

在下面的示例中，我们使用压缩稀疏行 (CSR) 格式创建了一个 3x3 稀疏矩阵。data 数组包含非零值，而 row 和 col 数组指定每个值的行列索引。SciPy 的 sparse 模块中的 csr_matrix 函数用于构造稀疏矩阵对象。

import numpy as np
from scipy.sparse import csr_matrix

# Create a sample sparse matrix
data = np.array([1, 2, 3, 4, 5, 6])
row = np.array([0, 0, 1, 1, 2, 2])
col = np.array([1, 2, 0, 2, 0, 1])
sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3))
print(sparse_matrix)

输出

 (0, 1)	1
  (0, 2)	2
  (1, 0)	3
  (1, 2)	4
  (2, 0)	5
  (2, 1)	6

使用 Matplotlib 可视化稀疏矩阵

为了可视化稀疏矩阵，我们可以使用 Matplotlib 的绘图函数，例如 imshow，它将数组显示为图像。但是，由于稀疏矩阵只包含少量非零值，因此有效地表示零值至关重要。Matplotlib 提供了多种实现此目的的选项，包括颜色图、标记和自定义。

我们可以使用 matplotlib 创建的不同类型的可视化包括

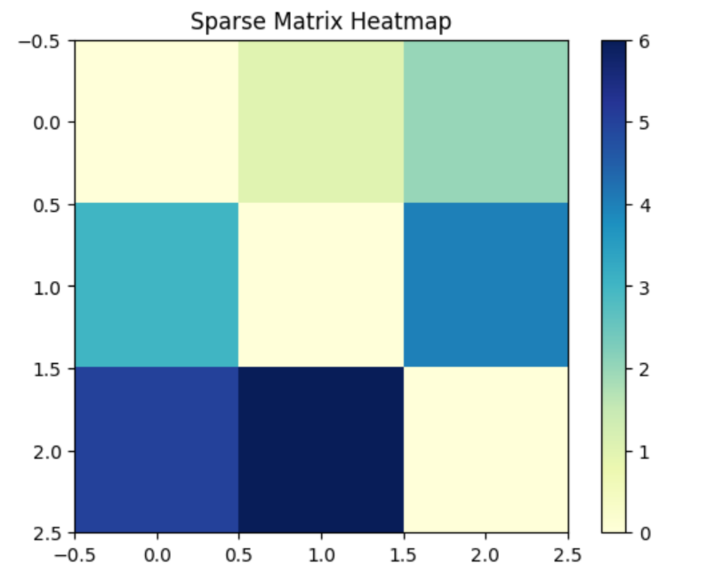

热力图可视化：热力图是一种常用的可视化矩阵的技术，其中每个单元格的颜色代表相应的值。要创建稀疏矩阵的热力图，我们可以使用 Matplotlib 中的 imshow 函数。

示例

在下面的示例中，我们使用 toarray 方法将稀疏矩阵转换为密集表示形式，然后将其传递给 imshow。cmap 参数指定用于表示值的colormap。我们添加一个颜色条和一个标题以提供其他信息和上下文。

import matplotlib.pyplot as plt
import numpy as np
from scipy.sparse import csr_matrix

# Create a sample sparse matrix
data = np.array([1, 2, 3, 4, 5, 6])
row = np.array([0, 0, 1, 1, 2, 2])
col = np.array([1, 2, 0, 2, 0, 1])
sparse_matrix = csr_matrix((data, (row, col)), shape=(3, 3))


# Create a heatmap of the sparse matrix
plt.imshow(sparse_matrix.toarray(), cmap='YlGnBu')
plt.colorbar()
plt.title('Sparse Matrix Heatmap')
plt.show()

输出

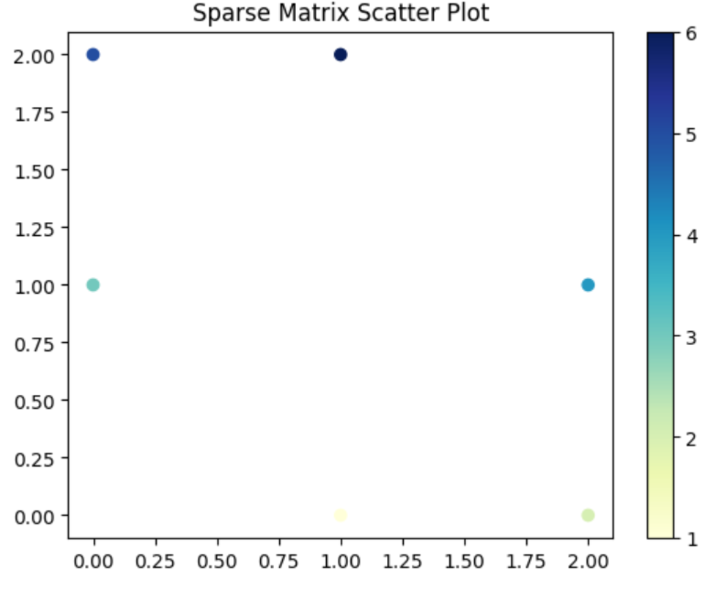

散点图可视化：在某些情况下，散点图可能是更合适的可视化方法，尤其是在处理极其稀疏的矩阵时。散点图在笛卡尔坐标系中将每个非零值表示为一个点。我们可以使用 Matplotlib 中的 scatter 函数来创建散点图。

示例

在下面的示例中，我们使用稀疏矩阵的 **nonzero** 方法来检索非零值的行列索引。data 属性返回相应的非零值。然后我们使用 scatter 函数，其中 x 和 y 坐标分别由列和行索引表示，而 c 参数根据非零值设置每个点的颜色。

# Get the non-zero indices and values of the sparse matrix
nonzero_indices = sparse_matrix.nonzero()
nonzero_values = sparse_matrix.data

# Create a scatter plot of the sparse matrix
plt.scatter(nonzero_indices[1], nonzero_indices[0], c=nonzero_values, cmap='YlGnBu')
plt.colorbar()
plt.title('Sparse Matrix Scatter Plot')
plt.show()

输出

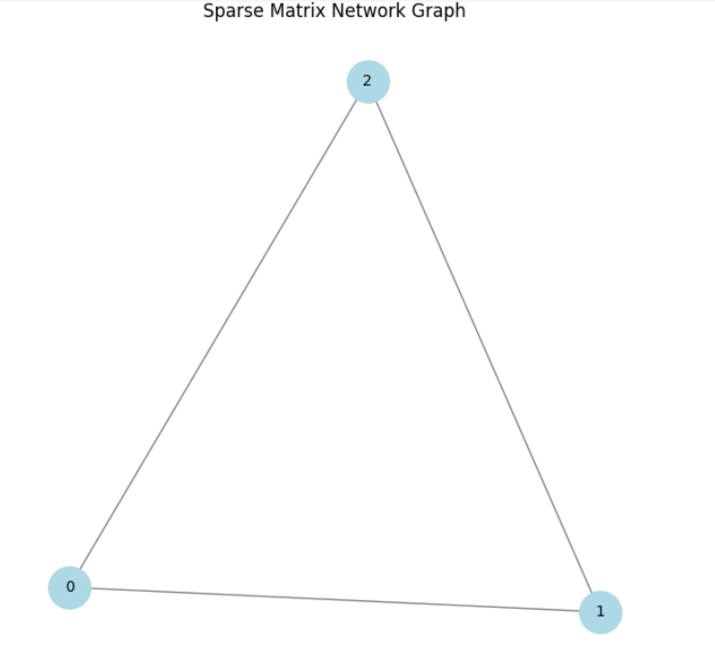

网络图可视化：稀疏矩阵通常用于表示实体之间的关系或连接。在这种情况下，将稀疏矩阵可视化为网络图可以提供宝贵的见解。我们可以结合使用 NetworkX 库和 Matplotlib 来创建网络图可视化。

示例

在下面的示例中，我们首先使用 toarray 方法将稀疏矩阵转换为密集矩阵。然后，我们使用 nx.from_numpy_array 创建一个图，该图接受密集矩阵作为输入。最后，我们像以前一样使用 nx.draw 函数可视化该图。

import networkx as nx

# Create a graph from the sparse matrix
graph = nx.from_scipy_sparse_matrix(sparse_matrix)

# Create a network graph visualization
plt.figure(figsize=(6, 6))
nx.draw(graph, with_labels=True, node_color='lightblue', node_size=800, edge_color='gray', width=1, font_size=10)
plt.title('Sparse Matrix Network Graph')
plt.show()

输出

结论

在本文中，我们讨论了如何在 Python 中可视化稀疏矩阵的不同类型可视化。我们介绍了三种不同的可视化技术：热力图、散点图和网络图。通过利用这些技术，您可以有效地分析和传达稀疏矩阵中的复杂关系。Matplotlib 的灵活性和自定义选项使您可以为稀疏矩阵创建视觉上吸引人且信息丰富的可视化效果，从而有助于数据分析和决策过程。
