电力电子是电气工程中一个跨学科的主题，涉及电力以其电能形式的设计、控制和转换。通过控制电路将电能转换为电力负载的系统被称为电力电子系统。

本教程的目的是介绍和解释电力电子中的主要概念，包括电力半导体器件、相控换流器、直流-直流变换器、逆变器和交流-交流变换器。

电力电子导论

电力电子(PE)是一个研究领域，它处理电子及其原理在控制、调节和转换电力方面的应用。它是电气和电子工程中的一个跨学科课程。电力电子允许设计和开发能够处理高功率电力的系统，这些系统被称为电力电子系统。

第一个电力电子系统是使用水银整流管设计的。但现代电力电子系统是使用半导体器件制造的，例如电力二极管、电力晶体管、IGBT、晶闸管、UJT等。电力电子器件的功率范围很广，从几十瓦到几百瓦。

电力电子系统的类型

电力电子系统根据输入和输出功率的类型进行分类。电力电子系统的大致分类如下：

• 交流-直流电源转换器 - 也称为电源整流器。它是一种将交流电转换为直流电的电力电子器件。
• 直流-交流电源转换器 - 也称为电源逆变器。电源逆变器将直流电转换为交流电。
• 直流-直流电源转换器 - 也称为斩波器。它是一种将直流电从一个电压等级转换为另一个电压等级的电力电子器件。
• 交流-交流电源转换器 - 也称为循环换流器。这种电力电子器件用于将交流电从一个频率转换为另一个频率。

电力电子的历史概述

下表重点介绍了电力电子领域的一些显著发展和技术进步：

电力电子的框图表示

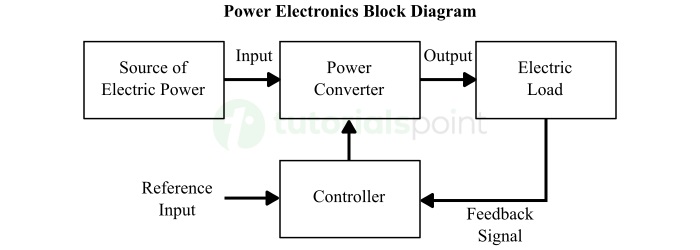

典型电力电子系统的框图如下图所示。

它由以下主要部分组成：

• 电力来源 - 此组件为电力电子系统提供其工作所需的初始电力。它可以是交流电源或直流电源，具体取决于电力电子电路。
• 电力转换器 - 它负责将输入功率转换为负载电路所需的合适形式。
• 电力负载 - 系统的这个组件消耗转换后的功率。负载示例包括灯、电动机或其他设备。
• 反馈电路 - 此部分监控和检测电力负载状况，并反馈给控制器。
• 控制器 - 它将反馈信号与参考信号进行比较，并在需要时发出命令以对输入进行调整。

常见的电力电子器件

电力电子器件，也称为电力半导体器件，是在电力电路中用于控制开关操作的电子器件。一些常见的电力电子器件列在下面：

• 电力二极管 - 电力二极管是一种电力半导体器件，可以执行电力电路的开/关切换。它广泛用于将大功率交流电转换为直流电，即作为电源整流器。
• 电力晶体管 - 电力晶体管用于开关和放大大功率信号。IGBT、MOSFET、电力BJT等是常见的电力晶体管示例。
• 晶闸管 - 这是一类电力电子器件，包括SCR、GTO、MCT等。这些器件通常用于电力开关和受控整流或电力转换应用。
• TRIAC - TRIAC代表交流三极管。它是一种用于在交流系统中切换和控制功率的电力电子器件。它广泛应用于电机调速器、调光开关等。

电力电子的优点

与前身相比，电力电子提供了许多好处。电力电子的一些主要优点列在下面：

• 电力电子提供高效的功率开关和控制。
• 电力电子系统体积小，重量轻。
• 电力电子系统采用模块化设计，易于维护和修理。
• 电力电子可以与数字技术相结合，提供灵活且受控的输出。
• 电力电子器件的功率损耗极小，从而节省能源。
• 电力电子通过减少谐波来提高电力质量。
• 电力电子系统和器件具有动态响应和更快的瞬态控制。
• 电力电子提供高效的电力流控制，允许集成可再生能源。
• 电力电子系统配备传感器反馈，可提供故障保护。

所有这些优点使电力电子成为现代工业不可或缺的一部分。

电力电子的缺点

电力电子具有上述诸多优点，但也有一些缺点。电力电子的一些主要缺点列在此处：

• 很难调节电力电子转换器中的电力流。
• 电力电子电路的过载能力低。
• 电力电子电路的运行功率因数低。
• 电力电子系统会在电源和负载中产生谐波，并可能影响其性能。

电力电子的挑战

以下是设计高效电力电子系统的一些技术挑战：

• 电力电子系统在开关过程中会产生大量的热量，这很难消散。
• 由于高电压和高电流应用，电力电子系统需要高水平的绝缘。
• 电力电子器件的可靠性会随着时间的推移而下降。
• 电力电子涉及复杂的控制和逻辑设计，以开发多功能器件。

电力电子的重要性

在现代科技与创新的时代，电力电子因以下原因而发挥着重要作用：

• 电力电子提高了电力控制和转换的效率，从而节省能源。
• 电力电子提供换流器、逆变器和控制器等器件，这些器件对于将可再生能源集成到电网中非常重要。
• 电力电子允许开发电力驱动车辆，即电动汽车（EV）。
• 电力电子还实现了工业过程的自动化。
• 电力电子帮助智能电网有效地管理能源需求和负载平衡。
• 电力电子还在消费电子产品中发挥着至关重要的作用，提供快速充电、轻巧设计、更长的电池寿命等功能。

电力电子的应用

电力电子在各个工程领域提供通用且高效的功率开关和转换能力。因此，电力电子应用范围广泛，其中一些列在下面：

• 电力电子用于工业中的电机驱动器，以控制电动机的速度。
• 电力电子技术也应用于太阳能系统、风力发电等可再生能源系统中，用于交流-直流电源转换以进行能量存储。
• 电动汽车中使用的电池充电器、电机速度控制、再生制动等部件都是基于电力电子原理设计的。
• 电力电子技术广泛应用于开关电源（SMPS）、电池充电器、不间断电源（UPS）等电源单元。

电力电子的应用还有数千种。

电力电子术语

在本节中，我们收集并定义了一些与电力电子相关的最重要术语。这些定义可以帮助读者轻松理解本教程中介绍的概念。

电力转换器

电力转换器是一种电力电子设备，设计用于将电力从一种形式转换为另一种形式。一些常见的电力转换器类型包括交流-直流转换器、直流-交流转换器、直流-直流转换器和交流-交流转换器。

直流-直流转换器

直流-直流转换器，也称为斩波器，是一种电力电子电路，设计用于将直流电源从一个电压电平转换为另一个电压电平。

逆变器技术

逆变器是一种电力电子设备，可将直流电转换为交流电。它广泛用于UPS系统。

高压电力

任何电压等级大于1000伏特的电力都称为高压电力。它主要用于电力系统的电力传输和分配。

电动汽车充电

电动汽车充电或EV充电是一种电力电子技术，旨在为电动汽车使用的电池组充电。

电力管理系统

电力管理系统是基于电力电子的系统，设计用于在电网内提供电力优化的分配和控制。

可再生能源逆变器

可再生能源逆变器是电力电子转换器，设计用于将可再生能源系统（如太阳能和风能）中产生的和存储在电池中的直流电转换为交流电，以供电给电网。

电力电子中的碳化硅（SiC）

SiC是一种半导体材料，由于其高能效和耐热性，用于制造用于高压和高温应用的电力电子元件。

能源效率

在电力电子中，能源效率代表电力电路以最小损耗将电力从一种形式转换为另一种形式并进行控制的能力。

太阳能逆变器

太阳能逆变器是一种专门设计的逆变器系统，可将太阳能电池板产生的直流电转换为交流电，用于家庭和电网使用。

电力电子中的电机控制

电机控制是使用称为电机控制器和驱动器的电力电子设备控制和调节电动机速度的过程。

功率MOSFET

功率MOSFET（金属氧化物半导体场效应晶体管）是一种功率晶体管，用于高功率应用中的快速开关和功率转换。

电池管理系统 (BMS)

用于监控和管理逆变器、电动汽车、可再生能源系统等中使用的电池性能的电力电子系统称为电池管理系统 (BMS)。BMS 主要负责确保电池相关安全并延长电池寿命。

脉冲宽度调制 (PWM)

脉冲宽度调制是一种数字调制技术，它涉及连续改变单个脉冲的宽度来控制它。

您将在这个电力电子教程中学习什么？

下表列出了本电力电子教程中涵盖的主题：

本电力电子教程适合谁？

本电力电子教程主要面向电气和电子工程专业的学生。但是，对于以下任何人士来说，这也可以作为电力电子的非常有用的资源：

• 任何有兴趣了解电力电子原理的人。
• 任何想了解不同转换器和整流器如何工作的人。
• 想要了解电力电子转换器的学生。
• 专业的电气工程师或电力工程师等

学习电力电子的先决条件

本电力电子教程使用简单的语言以清晰的方式解释了基本概念。您只需要对网络理论、电机、电子学和半导体物理学中的基本概念有所了解，即可掌握本教程中涵盖的概念。

关于电力电子的常见问题

在本节中，我们收集了一些与**电力电子**相关的最常见的**常见问题 (FAQ)** 及其答案。

学习电力电子的目的是什么？

学习电力电子的主要目的是设计和开发高效、可靠、快速且具有成本效益的电子转换器和控制器。

电力电子技术的需求量大吗？

是的，电力电子是工程领域最热门的领域之一；原因如下：

• 提高能源效率的需求
• 可再生能源的整合
• 电动汽车的部署越来越多
• 提高消费电子产品的性能
• 工业自动化程度越来越高，等等。

电力电子的未来是什么？

电力电子的未来是光明的，预计到2030年，全球80%的电力生产、传输、分配和利用将依赖于电力电子。因此，电力电子将在未来继续成为一个热门且有吸引力的研究领域。

为什么电力电子被称为电力电子？

原因很简单。电力电子结合了两个不同的领域，即固态电子学和电力工程。它提供可以处理大量电力的电子设备。

电力电子的主要任务是什么？

电力电子的主要任务是开发有助于高效开关和转换电力的技术和设备。
