JasperReports - 交叉表

交叉表（交叉表）报表是包含表格的报表，这些表格以表格形式跨行和列排列数据。交叉表对象用于在主报表中插入交叉表报表。交叉表可用于任何级别的数（名义、顺序、区间或比率），并且通常以动态表格的形式显示报表变量中包含的汇总数据。变量用于显示汇总数据，例如总和、计数、平均值。

交叉表属性

JRXML 元素 <crosstab> 用于将交叉表插入报表。

属性

以下是 <crosstab> 元素属性的列表 -

isRepeatColumnHeaders - 指示是否应在分页符后重新打印列标题。默认值为 true。
isRepeatRowHeaders - 指示是否应在交叉表列中断后重新打印行标题。默认值为 true。
columnBreakOffset - 当发生列中断时，指示后续交叉表片段在同一页面上放置在前面一个片段下方之前的垂直空间量（以像素为单位）。默认值为 10。
runDirection - 指示交叉表数据应从左到右 (LTR) 填充还是从右到左 (RTL) 填充。默认值为 LTR。
ignoreWidth - 指示交叉表是否会超出初始交叉表宽度限制并且不生成列中断。否则，它将在交叉表宽度限制内停止渲染列，并且仅在所有行开始渲染后才继续渲染剩余的列。默认值为 false。

子元素

<crosstab> 元素具有以下子元素 -

<reportElement> - 此元素定义交叉表在其封闭元素内的位置、宽度和高度。此元素的属性包括所有标准 <reportElement> 属性。
<crosstabParameter> - 此元素用于从交叉表内部访问报表变量和参数。此元素的属性包括 -
- name - 这定义了参数名称。
- class - 这指示参数类。
<parametersMapExpression> - 此元素用于传递包含 java.util.Map 实例的报表变量或参数，作为交叉表的一组参数。此元素不包含任何属性。
<crosstabDataset> - 此元素定义用于填充交叉表的数据集（有关详细说明，请参见下一节）。此元素的属性包括 -
- isDataPreSorted - 这指示数据集中的数据是否已预先排序。默认值为 false。
<crosstabHeaderCell> - 此元素定义在交叉表左上角找到的区域的内容，其中列标题和行标题相遇。此单元格的大小根据定义的行和列宽度和高度自动计算。
<rowGroup> - 此元素定义用于将数据拆分为行的组。此元素的属性包括 -
- name - 这定义了行组的名称。
- width - 这定义了行组的宽度。
- headerPosition - 这定义了标题内容的位置（顶部、中间、底部、拉伸）。
- totalPosition - 这定义了整列的位置（开始、结束、无）。
此元素包含以下子元素 -
- <bucket>
- <crosstabRowHeader>
- <crosstabTotalRowHeader>
<columnGroup> - 此元素定义用于将数据拆分为列的组。此元素的属性包括 -
- name - 这定义了列组名称。
- height - 这定义了列组标题的高度。
- headerPosition - 这定义了标题内容的位置（右、左、中心、拉伸）。
- totalPosition - 这定义了整列的位置（开始、结束、无）。
此元素包含以下子元素 -
- <bucket>
- <crosstabColumnHeader>
- <crosstabTotalColumnHeader>
<measure> - 此元素定义要跨行和列执行的计算。此元素的属性包括 -
- name - 这定义了度量的名称。
- class - 这指示度量类。
- calculation - 这指示要在交叉表单元格值之间执行的计算。其值可以是以下任何一个 - 无、计数、不同计数、总和、平均值、最低、最高、标准差、方差和 第一个。默认值为无。
<crosstabCell> - 此元素定义非标题单元格中的数据如何布局。此元素的属性包括 -
- columnTotalGroup - 这指示要用于计算列总计的组。
- height - 这定义了单元格的高度。
- rowTotalGroup - 这指示要用于计算行总计的组。
- width - 这定义了单元格的宽度。
<whenNoDataCell> - 此元素定义在空交叉表单元格上显示什么内容。此元素不包含任何属性。

交叉表中的数据分组

交叉表计算引擎通过迭代关联的数据集记录来聚合数据。为了聚合数据，需要先对其进行分组。在交叉表中，行和列基于特定的组项目，称为桶。桶定义应包含 -

bucketExpression - 要评估以获取数据组项目的表达式。
comparatorExpression - 在值的自然排序不是最佳选择的情况下需要。
orderByExpression - 指示用于排序数据的数值。

交叉表中的行和列组（如上所述）依赖于桶。

内置交叉表总计变量

以下是度量的当前值以及对应于单元格的不同级别的总计，可以通过根据以下方案命名的变量进行访问 -

度量计算的当前值存储在一个与度量名称相同的变量中。
<Measure>_<Column Group>_ALL - 这会生成同一行中列组中所有条目的总计。
<Measure>_<Row Group>_ALL - 这会生成同一列中行组中所有条目的总计。
<Measure>_<Row Group>_<Column Group>_ALL - 这会生成对应于行和列组中所有条目的组合总计。

示例

为了演示交叉表，让我们编写一个新的报表模板（jasper_report_template.jrxml）。在这里，我们将交叉表添加到摘要部分。将其保存到目录 C:\tools\jasperreports-5.0.1\test。文件内容如下所示 -

<?xml version = "1.0" encoding = "UTF-8"?>

<!DOCTYPE jasperReport PUBLIC "//JasperReports//DTD Report Design//EN"
   "http://jasperreports.sourceforge.net/dtds/jasperreport.dtd">

<jasperReport xmlns = "http://jasperreports.sourceforge.net/jasperreports"
   xmlns:xsi = "http://www.w3.org/2001/XMLSchema-instance"
   xsi:schemaLocation = "http://jasperreports.sourceforge.net/jasperreports
   http://jasperreports.sourceforge.net/xsd/jasperreport.xsd"
   name = "jasper_report_template" language = "groovy" pageWidth = "595"
   pageHeight = "842" columnWidth = "555" leftMargin = "20" rightMargin = "20"
   topMargin = "20" bottomMargin = "20">

   <parameter name = "ReportTitle" class = "java.lang.String"/>
   <parameter name = "Author" class = "java.lang.String"/>

   <field name = "name" class = "java.lang.String"/>
   <field name = "country" class = "java.lang.String"/>

   <title>
      <band height = "70">

         <line>
            <reportElement x = "0" y = "0" width = "515" height = "1"/>
         </line>

         <textField isBlankWhenNull = "true" bookmarkLevel = "1">
            <reportElement x = "0" y = "10" width = "515" height = "30"/>

            <textElement textAlignment = "Center">
               <font size = "22"/>
            </textElement>

            <textFieldExpression class = "java.lang.String">
               <![CDATA[$P{ReportTitle}]]>
            </textFieldExpression>

            <anchorNameExpression>
               <![CDATA["Title"]]>
            </anchorNameExpression>
         </textField>

         <textField isBlankWhenNull = "true">
            <reportElement  x = "0" y = "40" width = "515" height = "20"/>

            <textElement textAlignment = "Center">
               <font size = "10"/>
            </textElement>

            <textFieldExpression class = "java.lang.String">
               <![CDATA[$P{Author}]]>
            </textFieldExpression>
         </textField>

      </band>
   </title>

   <summary>
      <band height = "60">

      <crosstab>
         <reportElement width = "782" y = "0" x = "0" height = "60"/>

         <rowGroup name = "nameGroup" width = "100">

            <bucket>
               <bucketExpression class = "java.lang.String">
                  <![CDATA[$F{name}]]>
               </bucketExpression>
            </bucket>

            <crosstabRowHeader>

               <cellContents>
                  <box border = "Thin" borderColor = "black"/>

                  <textField>
                     <reportElement width = "100" y = "0" x = "0" height = "20"/>
                     <textElement textAlignment = "Right"
                        verticalAlignment = "Middle"/>

                     <textFieldExpression>
                        <![CDATA[$V{nameGroup}]]>
                     </textFieldExpression>
                  </textField>

               </cellContents>

            </crosstabRowHeader>

         </rowGroup>

         <columnGroup name = "countryGroup" height = "20">
            <bucket>

               <bucketExpression class = "java.lang.String">
                  $F{country}
               </bucketExpression>
            </bucket>

            <crosstabColumnHeader>
               <cellContents>
                  <box border = "Thin" borderColor = "black"/>
                  <textField isStretchWithOverflow = "true">
                     <reportElement width = "60" y = "0" x = "0" height = "20"/>
                     <textElement verticalAlignment = "Bottom"/>
                     <textFieldExpression>
                        <![CDATA[$V{countryGroup}]]>
                     </textFieldExpression>
                  </textField>
               </cellContents>
            </crosstabColumnHeader>

         </columnGroup>

         <measure name = "tailNumCount" class = "java.lang.Integer"
            calculation = "Count">
            <measureExpression>$F{country}</measureExpression>
         </measure>

         <crosstabCell height = "20" width = "60">
            <cellContents backcolor = "#FFFFFF">
               <box borderColor = "black" border = "Thin"/>
               <textField>
                  <reportElement x = "5" y = "0" width = "55" height = "20"/>
                  <textElement textAlignment = "Left"
                     verticalAlignment = "Bottom"/>
                  <textFieldExpression class = "java.lang.Integer">
                      $V{tailNumCount}
                  </textFieldExpression>
               </textField>
            </cellContents>
         </crosstabCell>

      </crosstab>

      </band>
   </summary>

</jasperReport>

上述文件的详细信息如下 -

交叉表由 <crosstab> 元素定义。
<rowGroup> 元素定义一个组以将数据拆分为行。在这里，每一行将显示不同名称的数据。
<bucket> 和 <bucketExpression> 元素定义要使用哪个报表表达式作为 <rowGroup> 的组分隔符。在这里，我们使用 name 字段作为分隔符，以便按名称拆分行。
<crosstabRowHeader> 元素定义要用作行标题的表达式。它包含一个子元素，即 <cellContents>，它充当交叉表内的内部带。我们没有为 <crosstabRowHeader> 内的文本字段定义变量名称，而是将名称分配给了 <rowGroup>（通过其 name 属性），因此它创建了一个隐式变量。<crosstabRowHeader> 元素定义整行的标题单元格的内容。它将单个 <cellContents> 元素作为其唯一子元素。
<columnGroup> 元素及其子元素类似于 <rowGroup> 元素，只是它影响列而不是行。
<measure> 元素定义要跨行和列执行的计算。calculation 属性设置为 Count。
<crosstabCell> 元素定义非标题单元格中的数据如何布局。此元素还包含一个 <crosstabCell> 元素作为其唯一子元素。

报表填充的 Java 代码保持不变。文件 C:\tools\jasperreports-5.0.1\test\src\com\tutorialspoint\JasperReportFill.java 的内容如下所示 -

package com.tutorialspoint;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.Map;

import net.sf.jasperreports.engine.JRException;
import net.sf.jasperreports.engine.JasperFillManager;
import net.sf.jasperreports.engine.data.JRBeanCollectionDataSource;

public class JasperReportFill {
   @SuppressWarnings("unchecked")
   public static void main(String[] args) {
      String sourceFileName =
         "C://tools/jasperreports-5.0.1/test/jasper_report_template.jasper";

      DataBeanList DataBeanList = new DataBeanList();
      ArrayList<DataBean> dataList = DataBeanList.getDataBeanList();

      JRBeanCollectionDataSource beanColDataSource =
      new JRBeanCollectionDataSource(dataList);

      Map parameters = new HashMap();
      /**
       * Passing ReportTitle and Author as parameters
       */
      parameters.put("ReportTitle", "List of Contacts");
      parameters.put("Author", "Prepared By Manisha");

      try {
         JasperFillManager.fillReportToFile(
         sourceFileName, parameters, beanColDataSource);
      } catch (JRException e) {
         e.printStackTrace();
      }
   }
}

POJO 文件 C:\tools\jasperreports-5.0.1\test\src\com\tutorialspoint\DataBean.java 的内容如下所示 -

package com.tutorialspoint;

public class DataBean {
   private String name;
   private String country;

   public String getName() {
      return name;
   }

   public void setName(String name) {
      this.name = name;
   }

   public String getCountry() {
      return country;
   }

   public void setCountry(String country) {
      this.country = country;
   }
}

文件 C:\tools\jasperreports-5.0.1\test\src\com\tutorialspoint\DataBeanList.java 的内容如下所示 -

package com.tutorialspoint;

import java.util.ArrayList;

public class DataBeanList {
   public ArrayList<DataBean> getDataBeanList() {
      ArrayList<DataBean> dataBeanList = new ArrayList<DataBean>();

      dataBeanList.add(produce("Manisha", "India"));
      dataBeanList.add(produce("Dennis Ritchie", "USA"));
      dataBeanList.add(produce("V.Anand", "India"));
      dataBeanList.add(produce("Shrinath", "California"));

      return dataBeanList;
   }

   /**
    * This method returns a DataBean object,
    * with name and country set in it.
    */
   private DataBean produce(String name, String country) {
      DataBean dataBean = new DataBean();
      dataBean.setName(name);
      dataBean.setCountry(country);

      return dataBean;
   }
}

报表生成

接下来，让我们使用常规的 ANT 构建过程编译并执行上述文件。文件 build.xml（保存在目录 C:\tools\jasperreports-5.0.1\test 下）的内容如下所示。

导入文件 - baseBuild.xml 从章节环境设置中获取，应放置在与 build.xml 相同的目录中。

<?xml version = "1.0" encoding = "UTF-8"?>
<project name = "JasperReportTest" default = "viewFillReport" basedir = ".">
   <import file = "baseBuild.xml" />

   <target name = "viewFillReport" depends = "compile,compilereportdesing,run"
      description = "Launches the report viewer to preview the
      report stored in the .JRprint file.">

      <java classname = "net.sf.jasperreports.view.JasperViewer" fork = "true">
         <arg value = "-F${file.name}.JRprint" />
         <classpath refid = "classpath" />
      </java>
   </target>

   <target name = "compilereportdesing" description = "Compiles the JXML file and
      produces the .jasper file.">

      <taskdef name = "jrc" classname = "net.sf.jasperreports.ant.JRAntCompileTask">
         <classpath refid = "classpath" />
      </taskdef>

      <jrc destdir = ".">
         <src>
            <fileset dir = ".">
               <include name = "*.jrxml" />
            </fileset>
         </src>
         <classpath refid = "classpath" />
      </jrc>

   </target>

</project>

接下来，让我们打开命令行窗口并转到放置 build.xml 的目录。最后，执行命令 ant -Dmain-class=com.tutorialspoint.JasperReportFill（viewFullReport 是默认目标）如下所示 -

C:\tools\jasperreports-5.0.1\test>ant -Dmain-class=com.tutorialspoint.JasperReportFill
Buildfile: C:\tools\jasperreports-5.0.1\test\build.xml

clean-sample:
   [delete] Deleting directory C:\tools\jasperreports-5.0.1\test\classes
   [delete] Deleting: C:\tools\jasperreports-5.0.1\test\jasper_report_template.jasper

compile:
   [mkdir] Created dir: C:\tools\jasperreports-5.0.1\test\classes
   [javac] C:\tools\jasperreports-5.0.1\test\baseBuild.xml:28:
   warning: 'includeantruntime' was not set, defaulting to
   [javac] Compiling 3 source files to C:\tools\jasperreports-5.0.1\test\classes

compilereportdesing:
   [jrc] Compiling 1 report design files.
   [jrc] log4j:WARN No appenders could be found for logger
   (net.sf.jasperreports.engine.xml.JRXmlDigesterFactory).
   [jrc] log4j:WARN Please initialize the log4j system properly.
   [jrc] log4j:WARN See https://logging.apache.org/log4j/1.2/faq.html#noconfig
      for more info.
   [jrc] File : C:\tools\jasperreports-5.0.1\test\jasper_report_template.jrxml ... OK.

run:
   [echo] Runnin class : com.tutorialspoint.JasperReportFill
   [java] log4j:WARN No appenders could be found for logger
   (net.sf.jasperreports.extensions.ExtensionsEnvironment).
   [java] log4j:WARN Please initialize the log4j system properly.

viewFillReport:
   [java] log4j:WARN No appenders could be found for logger (
   net.sf.jasperreports.extensions.ExtensionsEnvironment).
   [java] log4j:WARN Please initialize the log4j system properly.

BUILD SUCCESSFUL
Total time: 20 minutes 53 seconds

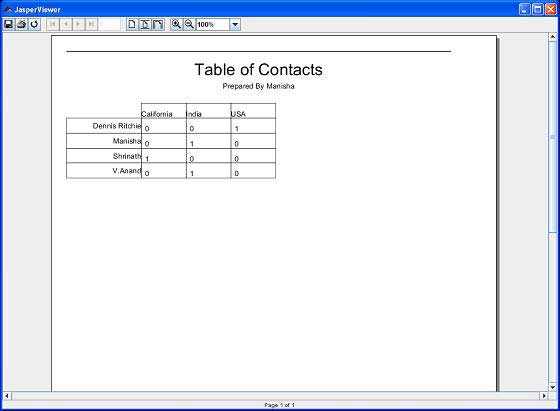

作为上述编译的结果，将打开一个 JasperViewer 窗口，如下面的屏幕所示 -

在这里，我们看到每个国家/地区和名称都已制表。
