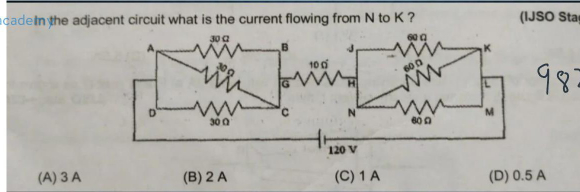

如下图所示电路中，从 N 到 K 流动的电流是多少？

解答

前三个30欧姆电阻并联的等效电阻

1/R = 1/30 + 1/30 + 1/30 = 3/30

R = 30/3 = 10 欧姆

后三个60欧姆电阻并联的等效电阻

1/R = 1/60 + 1/60 + 1/60 = 3/60

R = 60/3 = 20 欧姆

这两个并联组合之间串联了一个10欧姆电阻

因此，10欧姆、10欧姆和20欧姆串联电路的等效电阻

为 10欧姆 + 10欧姆 + 20欧姆 = 40欧姆

电路中的电流 = 120 V / 40欧姆 = 3 A

此电流在三个60欧姆电阻之间平均分配

从 N 到 K 流动的电流 = 3/3 = 1 安培

因此，选项 (C) 1A 正确
