电路类型

---

介绍

电路通过发电机或电池供电。在电路中，能量从不同的形式（例如电磁、化学、热和机械形式）转换为电能。电荷用于将能量输送到电路。能量借助一个或多个电源进入电路。电荷的作用是将电能传输到任何设备。

什么是电路？

电路是一个环状路径，电流沿特定方向和点流动。简单的电路包含三个主要组件：电源、负载和导体 (Thoreson & Dacey, 2019)。固定的电力路径也称为电路。在此路径中，信号、数据和电力可以轻松传输。

Explore our latest online courses and learn new skills at your own pace. Enroll and become a certified expert to boost your career.

不同类型的电路及其特性

• **串联电路：**在串联电路中，多个电阻以串联方式连接，一个接一个。这种类型的电路中也存在级联连接。在该电路中，相同的电流流过每个电阻。

• **并联电路：**在这种类型的电路中，多个电阻以端子连接的方式连接，形成一个结点。另一个点连接到另一个点。

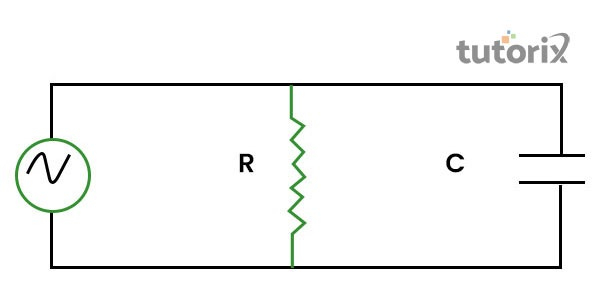

图1：并联电路

• **开路电路：**在此电路中，没有用于持续电流流动的回流通道。

• **闭合电路：**在闭合电路中，电流值由负载决定 (Lavasani, Alavirad & Barkeshli, 2021)。

• **短路电路：**在短路电路中，存在回流通道以确保电流平稳流动。

• **星-三角电路：**星-三角电路包含纯电阻、电感和电容电路，这与串联和并联电路非常不同。

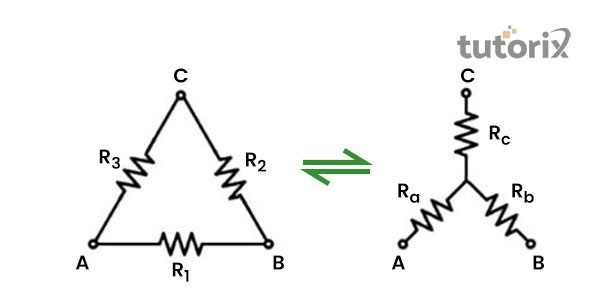

图2：星-三角变换

• **线性电路：**此电路包含恒定的电路参数。此类参数的一些示例包括电感、电阻、波形、电容和频率。此电路的参数不会因电压和电流的变化而改变。

• **非线性电路：**此电路具有与线性电路相反的特性。电压和电流的变化会改变此电路的参数。

• **双向电路：**电流流动的方向变化不会影响双向电路的特性。在此电路中，电流沿两个方向流动。

• **单向单元：**电路的功能会因电流和电压供应的差异而改变。电流流动的方向不会出现整流。

• **有源电路：**有源电路中存在一个或多个电动势 (EMF)。

• **无源电路：**无源电路中不包含电动势 (EMF)。

电路参数、常数和相关术语

在电路中，许多部件，其中最重要的四个部件是节点、支路、回路和网孔。

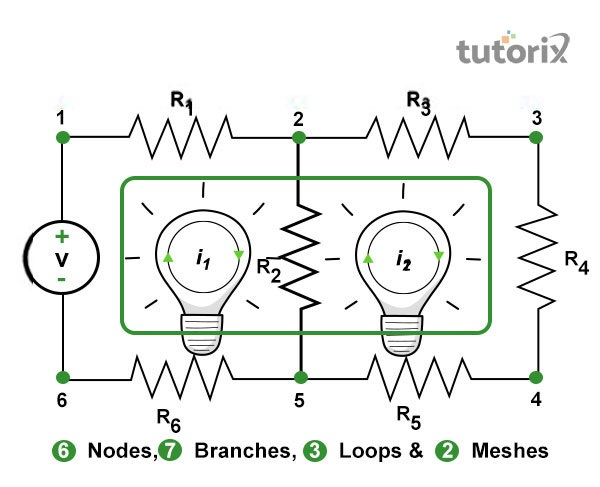

图3：节点、支路、回路和网孔

• **节点：**连接多个电路元件（例如电感、电阻和电容）的连接点称为节点。

• **支路：**这是电路中位于两个结点之间的单个特定部分 (Bravyi *et al.*, 2020)。支路有助于连接多个部分，在一个点上具有两个不同的端点。

• **回路：**这是位于电路内的闭合通道。它也可能包含多个甚至两个以上的网孔 (Antoro *et al.*, 2020)。在一个回路中，可以找到多个网孔。相反，在一个网孔中，只能存在一个回路。

• **网孔：**闭合回路是一个网孔，它不连接到任何其他回路或路径。

电路和网络的组成部分

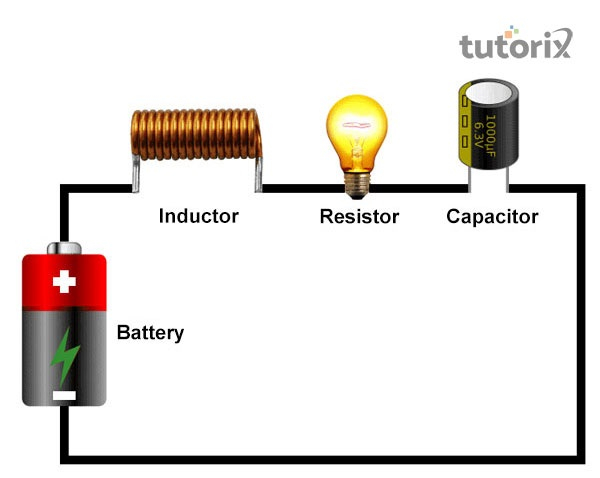

图4：电路的组成部分

在电路中，最重要的四个部分是电池、电感、电阻和电容。

**电池：**在电路中，电池是帮助存储化学能的部分。借助电池，化学能转换为电能。

**电感：**在电感中，能量在能量流动期间以磁能的形式存储。

**电阻：**这是一个双端电气组件，用于实现电阻 (Rosdianto, 2019)。这有助于降低电流、分压和调整信号电平。

**电容：**电路的这部分有助于存储静电能。

结论

电流或电流流动的显著导电路径称为电路。通过使用导线建立负载和电压源之间的关系。在负载和电压源之间，存在保险丝和开关。根据电流的不同类型，电路可以分为两部分，即直流电路和交流电路。其他类型的电路，例如并联电路、串联电路、闭合电路、短路电路和开路电路，也是重要的电路，用于电流传输过程。

常见问题

Q1. 用于能量传输的五种最重要的电路类型是什么？

A1. 五种最重要的电路是开路电路、闭合电路、并联电路、串联电路和短路电路。有源电路和无源电路也是另外两种最重要的电路，有助于能量传输过程。

Q2. 两种基本的电路是什么？

A2. 两种最重要和最基本的电路类型被认为是串联电路和并联电路。还有其他电路可以帮助在设备中传输能量。

Q3. 串联电路与并联电路有何不同？

A3. 在串联电路中，只有一个通路。在并联电路中，有多个电流通路。

Q4. 什么是闭合电路？

A4. 在闭合电路中，存在良好的电连接，不会出现中断。在闭合电路中流动的电流在电流流动期间具有平稳的连续性。
