Python XlsxWriter - 折线图

折线图显示一系列数据点，这些数据点沿 X 轴用线连接起来。它是一个自变量轴，因为 X 轴上的值不依赖于垂直 Y 轴。

Y 轴是一个因变量轴，因为它的值取决于 X 轴，结果是水平发展的线。

使用 XlsxWriter 折线图

要使用 XlsxWriter 以编程方式生成折线图，我们使用add_series()。图表对象的类型定义为'line'。

示例

在下面的示例中，我们将绘制一个折线图，显示两种产品在六个月内的销售额。使用add_series()方法向图表中添加了两个与产品 A 和产品 B 的销售额相对应的数据系列。

import xlsxwriter

wb = xlsxwriter.Workbook('hello.xlsx')
worksheet = wb.add_worksheet()
headings = ['Month', 'Product A', 'Product B']

data = [
   ['Jan', 'Feb', 'Mar', 'Apr', 'May', 'June'],
   [10, 40, 50, 20, 10, 50],
   [30, 60, 70, 50, 40, 30],
]

bold=wb.add_format({'bold':True})
worksheet.write_row('A1', headings, bold)
worksheet.write_column('A2', data[0])
worksheet.write_column('B2', data[1])
worksheet.write_column('C2', data[2])

chart1 = wb.add_chart({'type': 'line'})

chart1.add_series({
   'name': '=Sheet1!$B$1',
   'categories': '=Sheet1!$A$2:$A$7',
   'values': '=Sheet1!$B$2:$B$7',
})
chart1.add_series({
   'name': ['Sheet1', 0, 2],
   'categories': ['Sheet1', 1, 0, 6, 0],
   'values': ['Sheet1', 1, 2, 6, 2],
})
chart1.set_title ({'name': 'Sales analysis'})
chart1.set_x_axis({'name': 'Months'})
chart1.set_y_axis({'name': 'Units'})

worksheet.insert_chart('D2', chart1)

wb.close()

输出

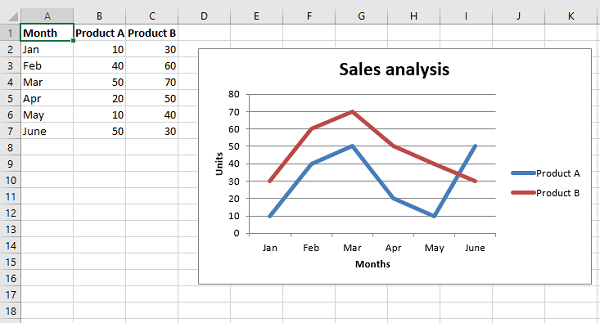

执行上述程序后，XlsxWriter 将生成如下所示的折线图：

除了data_labels，add_series()方法还有一个marker属性。这在折线图中尤其有用。数据点用标记符号表示，例如圆形、三角形、正方形、菱形等。让我们在这个图表中为两个数据系列分别分配圆形和正方形符号。

chart1.add_series({
   'name': '=Sheet1!$B$1',
   'categories': '=Sheet1!$A$2:$A$7',
   'values': '=Sheet1!$B$2:$B$7',
   'data_labels': {'value': True},
   'marker': {'type': 'circle'},
})
chart1.add_series({
   'name': ['Sheet1', 0, 2],
   'categories': ['Sheet1', 1, 0, 6, 0],
   'values': ['Sheet1', 1, 2, 6, 2],
   'data_labels': {'value': True},
   'marker': {'type': 'square'},})

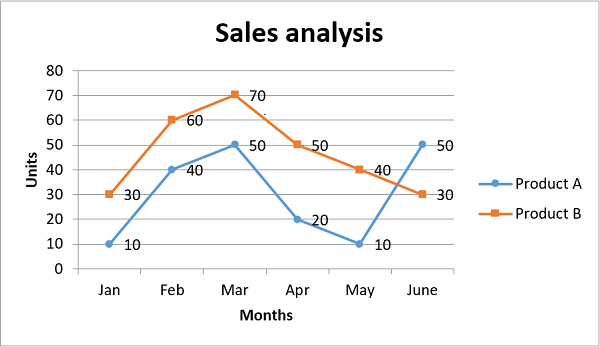

数据标签和标记已添加到折线图中。

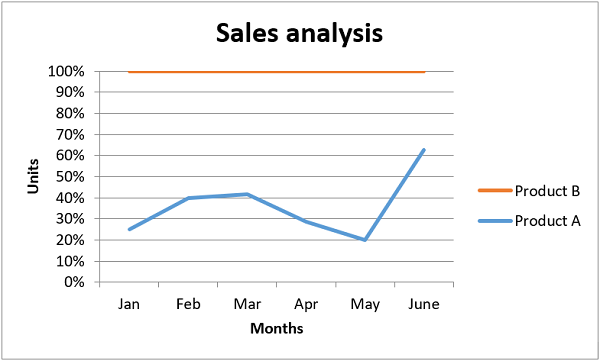

折线图也支持堆叠和百分比堆叠子类型。
