JavaFX - 旋转变换

在旋转中，我们将对象绕其原点旋转特定角度θ (theta)。从下图可以看出，点 P(X, Y)位于距水平 X 坐标φ角度，距原点r距离处。

JavaFX 中的旋转变换

旋转变换使用javafx.scene.transform包的Rotate类应用于 JavaFX 节点。在此变换中，仿射对象以指定角度旋转，并设置某些坐标作为锚点。

示例 1

以下是演示 JavaFX 中旋转变换的程序。在这里，我们在同一位置创建了 2 个矩形节点，具有相同的尺寸但颜色不同（Burlywood 和蓝色）。我们还在具有 Burlywood 颜色的矩形上应用旋转变换。

将此代码保存在名为RotationExample.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.paint.Color;
import javafx.scene.shape.Rectangle;
import javafx.scene.transform.Rotate;
import javafx.stage.Stage;

public class RotationExample extends Application {
   @Override
   public void start(Stage stage) {
      //Drawing Rectangle1
      Rectangle rectangle1 = new Rectangle(150, 75, 200, 150);
      rectangle1.setFill(Color.BLUE);
      rectangle1.setStroke(Color.BLACK);

      //Drawing Rectangle2
      Rectangle rectangle2 = new Rectangle(150, 75, 200, 150);

      //Setting the color of the rectangle
      rectangle2.setFill(Color.BURLYWOOD);

      //Setting the stroke color of the rectangle
      rectangle2.setStroke(Color.BLACK);

      //creating the rotation transformation
      Rotate rotate = new Rotate();

      //Setting the angle for the rotation
      rotate.setAngle(20);

      //Setting pivot points for the rotation
      rotate.setPivotX(150);
      rotate.setPivotY(225);

      //Adding the transformation to rectangle2
      rectangle2.getTransforms().addAll(rotate);

      //Creating a Group object
      Group root = new Group(rectangle1, rectangle2);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Rotation transformation example");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls RotationExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls RotationExample

输出

执行后，上述程序生成一个如下所示的 javaFx 窗口。

示例 2

在此示例中，我们尝试旋转一个 3D 对象，例如长方体。在这里，让我们创建两个长方体：一个表示其原始位置，另一个显示变换后的位置。

将此代码保存在名为RotationExample3D.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.scene.shape.Box;
import javafx.scene.transform.Rotate;
import javafx.scene.transform.Translate;
import javafx.stage.Stage;

public class RotationExample3D extends Application {
   @Override
   public void start(Stage stage) {
      //Drawing a Box
      Box box1 = new Box();
      Box box2 = new Box();

      //Setting the properties of the Box
      box1.setWidth(150.0);
      box1.setHeight(150.0);
      box1.setDepth(150.0);

      //Setting the properties of the Box
      box2.setWidth(150.0);
      box2.setHeight(150.0);
      box2.setDepth(150.0);

      //Creating the translation transformation
      Translate translate = new Translate();
      translate.setX(200);
      translate.setY(150);
      translate.setZ(25);

      Rotate rxBox = new Rotate(0, 0, 0, 0, Rotate.X_AXIS);
      Rotate ryBox = new Rotate(0, 0, 0, 0, Rotate.Y_AXIS);
      Rotate rzBox = new Rotate(0, 0, 0, 0, Rotate.Z_AXIS);
      rxBox.setAngle(30);
      ryBox.setAngle(50);
      rzBox.setAngle(30);
      box2.getTransforms().addAll(translate,rxBox, ryBox, rzBox);

      //Creating a Group object
      Group root = new Group(box1, box2);

      //Creating a scene object
      Scene scene = new Scene(root, 400, 300);

      //Setting title to the Stage
      stage.setTitle("Transformation of a Box");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls RotationExample3D.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls RotationExample3D

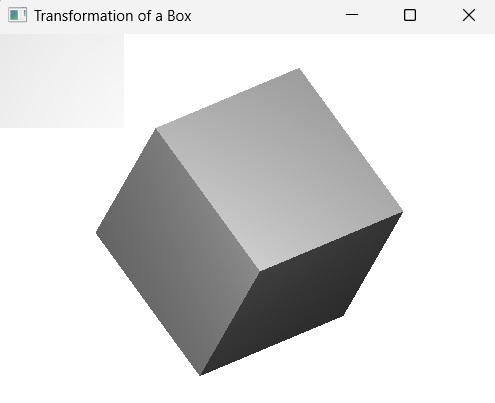

输出

执行后，上述程序生成一个如下所示的 JavaFX 窗口。我们可以观察到长方体的原始位置并不完全在应用程序内；因此，需要应用变换。
