JavaFX - VLineTo 路径对象

---

---

路径元素VLineTo用于从当前位置到指定坐标中的某个点绘制一条垂直线。

它由名为VLineTo的类表示。此类属于javafx.scene.shape包。

此类具有一个名为double数据类型的属性：

• Y - 从当前位置绘制垂直线到的点的 y 坐标。

要绘制路径元素垂直线，您需要为此属性传递一个值。这可以通过在实例化时将其传递给此类的构造函数来完成；或者，通过使用其相应的 setter 方法。

绘制路径元素垂直线的步骤

要在 JavaFX 中从当前位置到指定点绘制垂直线，请按照以下步骤操作。

步骤 1：创建类

创建一个 Java 类并继承javafx.application包的Application类，并实现此类的start()方法。然后通过实例化 Path 类来创建一个路径对象，如下所示。

public class ClassName extends Application {
   @Override
   public void start(Stage primaryStage) throws Exception {
      //Creating a Path object
      Path path = new Path()
   }
}

步骤 2：创建路径

创建MoveTo路径元素并将 XY 坐标设置为线条的起点到坐标 (100, 150)。这可以通过使用MoveTo类的setX()和setY()方法来完成，如下所示。

//Moving to the starting point
MoveTo moveTo = new MoveTo();
moveTo.setX(100.0f);
moveTo.setY(150.0f)

步骤 3：创建 VLineTo 类的对象

通过实例化名为 VLineTo 的类来创建路径元素垂直线，该类属于javafx.scene.shape包，如下所示。

//Creating an object of the class VLineTo
VLineTo vLineTo = new VLineTo();

步骤 4：设置垂直线元素的属性

指定从当前位置绘制垂直线到的点的坐标。这可以通过使用其各自的 setter 方法设置属性 x 和 y 来完成，如以下代码块所示。

//Setting the Properties of the vertical line element
lineTo.setX(500.0f);
lineTo.setY(150.0f);

步骤 5：将元素添加到 Path 类的可观察列表中

将前面步骤中创建的MoveTo和VlineTo路径元素添加到Path类的可观察列表中，如下所示：

//Adding the path elements to Observable list of the Path class
path.getElements().add(moveTo);
path.getElements().add(VlineTo);

步骤 6：启动应用程序

创建 VLineTo 路径对象后，请按照以下步骤正确启动应用程序：

• 首先，通过将 Group 对象作为参数值传递给其构造函数来实例化名为Scene的类。对于此构造函数，您还可以将应用程序屏幕的尺寸作为可选参数传递。

• 然后，使用Stage类的setTitle()方法为舞台设置标题。

• 现在，使用名为Stage的类的setScene()方法将 Scene 对象添加到舞台。

• 使用名为show()的方法显示场景的内容。

• 最后，借助launch()方法启动应用程序。

示例 1

以下程序使用 JavaFX 的Path类从当前点到指定位置绘制一条垂直线。将此代码保存在名为VLineToExample.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.VLineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

public class VLineToExample extends Application {
   @Override
   public void start(Stage stage) {
      //Creating an object of the Path class
      Path path = new Path();

      //Moving to the starting point
      MoveTo moveTo = new MoveTo();
      moveTo.setX(100.0);
      moveTo.setY(150.0);

      //Instantiating the VLineTo class
      VLineTo vLineTo = new VLineTo();

      //Setting the properties of the path element vertical line
      vLineTo.setY(10.0);

      //Adding the path elements to Observable list of the Path class
      path.getElements().add(moveTo);
      path.getElements().add(vLineTo);

      //Creating a Group object
      Group root = new Group(path);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Drawing a vertical line");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls VLineToExample.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls VLineToExample

输出

执行上述程序后，会生成一个 JavaFX 窗口，显示一条从当前位置到指定点绘制的垂直线，如下所示。

示例 2

以下程序使用 JavaFX 的Path类使用垂直线和水平线绘制一个矩形。将此代码保存在名为VLineToRectangle.java的文件中。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.HLineTo;
import javafx.scene.shape.LineTo;
import javafx.scene.shape.MoveTo;
import javafx.scene.shape.Path;

public class VLineToRectangle extends Application {
   @Override
   public void start(Stage stage) {
      //Creating an object of the Path class
      Path path = new Path();

      //Drawing a triangular path
      MoveTo moveTo = new MoveTo();
      moveTo.setX(200.0);
      moveTo.setY(150.0);
      HLineTo hLineTo = new HLineTo();
      hLineTo.setX(100.0);

      MoveTo moveTo2 = new MoveTo();
      moveTo2.setX(100.0);
      moveTo2.setY(150.0);
      LineTo lineTo = new LineTo();
      lineTo.setX(150.0);
      lineTo.setY(50.0);

      MoveTo moveTo3 = new MoveTo();
      moveTo3.setX(150.0);
      moveTo3.setY(50.0);
      LineTo lineTo2 = new LineTo();
      lineTo2.setX(200.0);
      lineTo2.setY(150.0);

      //Adding the path elements to Observable list of the Path class
      path.getElements().add(moveTo);
      path.getElements().add(hLineTo);
      path.getElements().add(moveTo2);
      path.getElements().add(lineTo);
      path.getElements().add(moveTo3);
      path.getElements().add(lineTo2);

      //Creating a Group object
      Group root = new Group(path);

      //Creating a scene object
      Scene scene = new Scene(root, 600, 300);

      //Setting title to the Stage
      stage.setTitle("Drawing a Triangular Path");

      //Adding scene to the stage
      stage.setScene(scene);

      //Displaying the contents of the stage
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

使用以下命令从命令提示符编译并执行保存的 java 文件。

javac --module-path %PATH_TO_FX% --add-modules javafx.controls VLineToRectangle.java
java --module-path %PATH_TO_FX% --add-modules javafx.controls VLineToRectangle

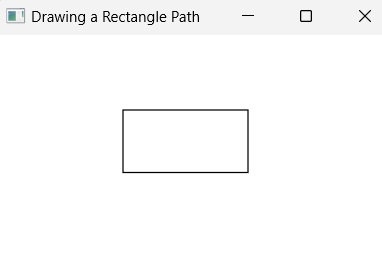

输出

执行上述程序后，会生成一个 JavaFX 窗口，显示一个矩形。
