Matplotlib - 范围选择器

简介

Matplotlib 的范围选择器 (SpanSelector) 是一个交互式小部件，用于在绘图的特定坐标轴上选择一个范围。它是绘图中交互式范围选择的宝贵工具。它允许用户通过在绘图上拖动鼠标来定义一个范围，即选定的区间。其简洁性加上关联自定义回调函数的能力，使其成为各种数据探索和分析任务的通用工具。无论是分析时间序列数据、放大特定区域还是根据用户选择触发事件，范围选择器都增强了 Matplotlib 绘图的交互能力。其易用性和与现有 Matplotlib 绘图的集成使其成为创建动态且用户友好的数据可视化的宝贵组件。

范围选择器的关键特性

以下是 Matplotlib 库的范围选择器的关键特性。

• 交互式范围选择 - 范围选择器的主要目的是使用户能够交互式地选择绘图 x 轴或 y 轴上的一个范围。这对于关注数据中特定的感兴趣区域非常有用。
• 动态更新 - 当用户拖动鼠标定义范围时，选定的范围会实时动态更新。这通过允许用户精确选择所需区间来提供持续的反馈。
• 与回调函数的集成 - 范围选择器可以与回调函数相关联，这些函数在选择范围时被触发。这允许开发人员根据选定的范围执行自定义操作。
• 自定义选项 - 范围选择器的外观和行为可以自定义。用户可以通过指定范围的颜色和透明度来选择水平和垂直范围，并设置其他参数。

范围选择器的实现

以下是如何在 Matplotlib 中实现基本范围选择器的示例。在此示例中，我们使用了一些函数，其解释如下。

• onselect - 选择范围时调用此函数。它接收所选范围的最小 (xmin) 和最大 (xmax) x 值。
• SpanSelector - 来自matplotlib.widgets的此类创建交互式范围选择器。它与坐标轴 (ax)、回调函数 (onselect) 和其他参数相关联，例如选择方向（水平或垂直）以及所选范围的外观属性。
• rectprops - 此参数允许自定义所选范围的外观。在此示例中，范围设置为具有 50% 透明度的红色矩形。

示例

import matplotlib.pyplot as plt
from matplotlib.widgets import SpanSelector
import numpy as np
# Function to be triggered when a span is selected
def onselect(xmin, xmax):
   print(f"Selected Span: xmin={xmin}, xmax={xmax}")
# Generate example data
x_data = np.linspace(0, 10, 100)
y_data = np.sin(x_data)
# Create a figure and axes
fig, ax = plt.subplots()
# Plot the data
ax.plot(x_data, y_data)
# Create a SpanSelector
span_selector = SpanSelector(ax, onselect, direction='horizontal', useblit=True, props=dict(alpha=0.5, facecolor='red'))
plt.show()

输出

自定义范围选择器

自定义范围选择器的外观涉及修改其视觉属性，例如颜色、透明度和其他样式选项。以下是如何在 Matplotlib 库中自定义范围选择器外观的示例。

示例

import matplotlib.pyplot as plt
from matplotlib.widgets import SpanSelector
import numpy as np
# Function to be triggered when a span is selected
def onselect(xmin, xmax):
   print(f"Selected Span: xmin={xmin}, xmax={xmax}")
# Generate example data
x_data = np.linspace(0, 10, 100)
y_data = np.tan(x_data)
# Create a figure and axes
fig, ax = plt.subplots()
# Plot the data
ax.plot(x_data, y_data)
# Customizing the appearance of the SpanSelector
span_selector = SpanSelector(
   ax,
   onselect,
   direction='vertical',
   useblit=True,
   props=dict(facecolor='yellow', alpha=0.3, edgecolor='black', linewidth=5),
   button=1  # Use the left mouse button for selection
)
# Set axis labels and title
ax.set_xlabel('X-axis')
ax.set_ylabel('Y-axis')
ax.set_title('Customized SpanSelector')
plt.show()

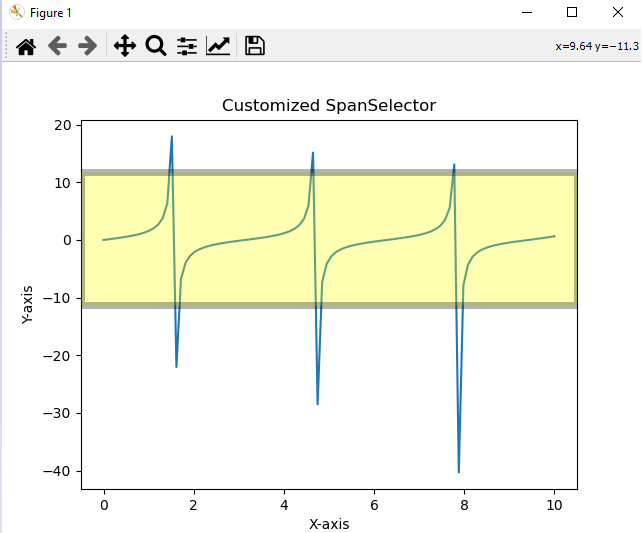

输出

用例和注意事项

以下是 matplotlib 库的范围选择器的用例和注意事项。

• 数据探索 - 范围选择器对于探索数据集中特定区间非常有价值。用户可以动态选择和分析数据的不同部分。
• 放大 - 我们可以使用范围选择器放大特定范围以关注该区间内的细节，而不是放大整个绘图。
• 事件触发 - 与范围选择器关联的回调函数可以根据选定的范围执行各种操作，例如更新绘图的其他部分或执行计算。
• 时间序列分析 - 对于时间序列数据，用户可以使用范围选择器选择特定时间段进行深入分析或可视化。
• 自定义外观 - 可以自定义所选范围的外观，例如匹配绘图的样式或突出显示特定感兴趣的区域。
